EXTRACCIÓN
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DE LA CAJA DE LA CONSOLA TRASERA
Haga clic aquí
2. EXTRAIGA EL ESTRIBO DE LA PUERTA DELANTERA DERECHA
OBSERVACIÓN:
Siga el mismo procedimiento que en el lado izquierdo.
Haga clic aquí
3. EXTRAIGA LA PLACA DE GUARNICIÓN DEL LADO DERECHO DEL CUBRETABLEROS
OBSERVACIÓN:
Siga el mismo procedimiento que en el lado izquierdo.
Haga clic aquí
4. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS N° 2
Haga clic aquí
5. EXTRAIGA EL CONJUNTO DE LA PUERTA DE LA GUANTERA
Haga clic aquí
6. EXTRAIGA EL SUBCONJUNTO DEL TOPE DE LA PUERTA DE LA GUANTERA
Haga clic aquí
7. RETIRE LA MOLDURA DE ACABADO INFERIOR N° 2 DEL PANEL DE INSTRUMENTOS
Haga clic aquí
8. EXTRAIGA EL CONJUNTO DE LA LUZ DE LA GUANTERA

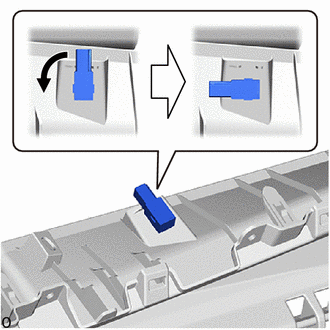

(a) Coloque el conjunto de la luz de la guantera tal y como se muestra en la ilustración para extraerlo.
|
Girar |
