INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DE LA LUZ DE LA GUANTERA

(a) Compruebe si el LED se enciende.

(1) Aplique tensión de la batería al conjunto de la luz de la guantera y compruebe si se enciende el LED.

OK:

Condición de medida

Valor especificado

Terminal positivo (+) de la batería → 2 (B)

Terminal negativo (-) de la batería → 1 (E)

El LED se enciende

Si el resultado no es el especificado, cambie el conjunto de la luz de la guantera.

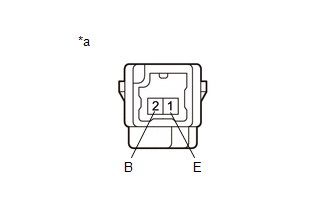

*a

Componente sin mazo de cables conectado (conjunto de la luz de la guantera)
