INSTALACIÓN
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DE LA LUZ DE LA GUANTERA

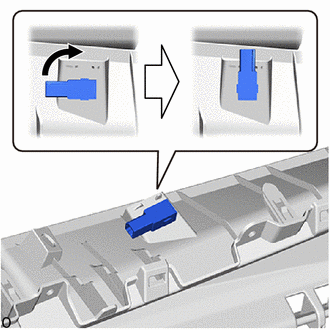

(a) Coloque el conjunto de la luz de la guantera tal y como se muestra en la ilustración para instalarlo.
![]() |
Girar |
2. INSTALE LA MOLDURA DE ACABADO INFERIOR N° 2 DEL PANEL DE INSTRUMENTOS
Haga clic aquí
3. INSTALE EL SUBCONJUNTO DEL TOPE DE LA PUERTA DE LA GUANTERA
Haga clic aquí
4. INSTALE EL CONJUNTO DE LA PUERTA DE LA GUANTERA
Haga clic aquí
5. INSTALE EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS N° 2
Haga clic aquí
6. INSTALE LA PLACA DE GUARNICIÓN DEL LADO DERECHO DEL CUBRETABLEROS
OBSERVACIÓN:
Siga el mismo procedimiento que en el lado izquierdo.
Haga clic aquí
7. INSTALE EL ESTRIBO DE LA PUERTA DELANTERA DERECHA
OBSERVACIÓN:
Siga el mismo procedimiento que en el lado izquierdo.
Haga clic aquí
8. INSTALE EL CONJUNTO DE LA CAJA DE LA CONSOLA TRASERA
Haga clic aquí
