Componentes

COMPONENTES

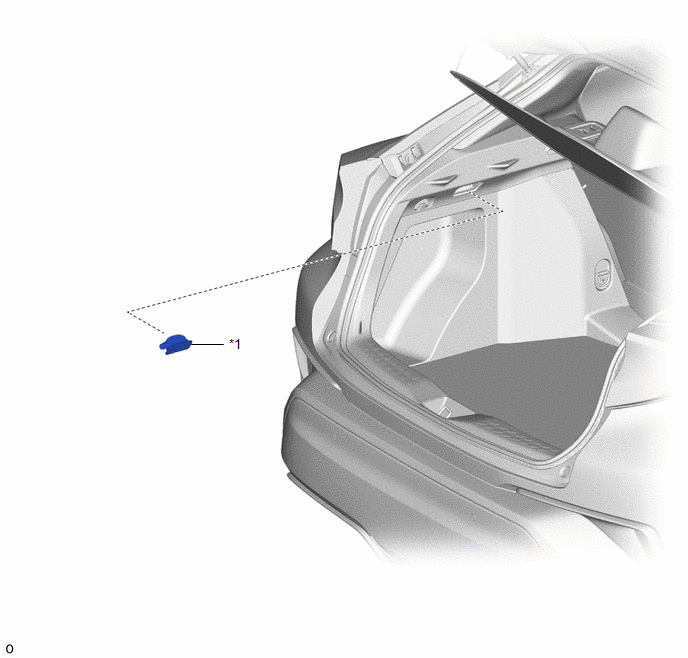

ILUSTRACIÓN

*1

CONJUNTO DE LA LUZ DEL COMPARTIMIENTO DE EQUIPAJES N° 1

-

-

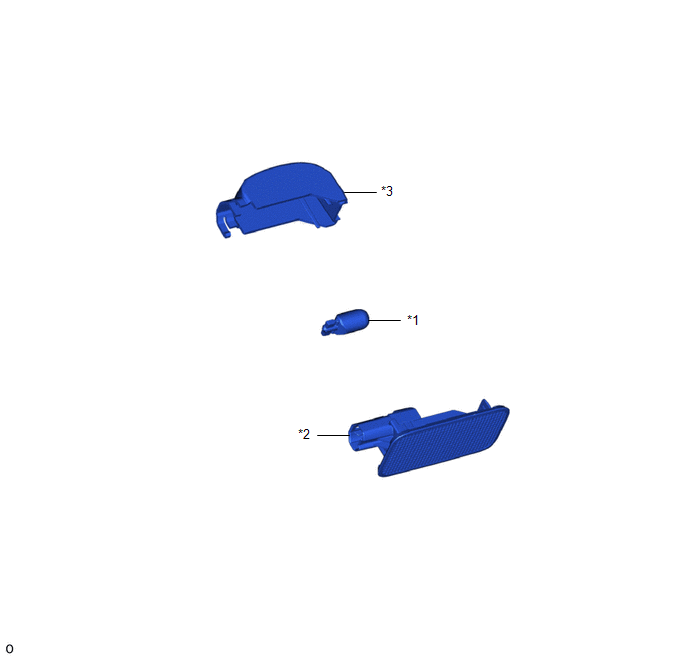

ILUSTRACIÓN

*1

BOMBILLA DE LA LUZ DEL COMPARTIMIENTO DE EQUIPAJES

*2

CRISTALES DE LA LUZ DEL COMPARTIMIENTO DE EQUIPAJES

*3

PARASOL DE LA LUZ DEL COMPARTIMIENTO DE EQUIPAJES

-

-

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DE LA LUZ DEL COMPARTIMIENTO DE EQUIPAJES N° 1

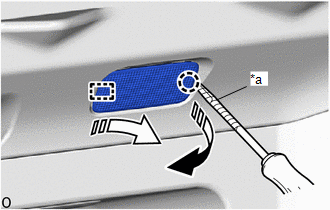

(a) Utilice un destornillador con la punta envuelta en cinta protectora para soltar la garra y la guía y extraiga el conjunto de la luz del compartimiento de equipajes n° 1, como se muestra en la ilustración.

*a

Cinta protectora

Extraiga en esta dirección (1)

Extraiga en esta dirección (2)

2. EXTRAIGA LA BOMBILLA DE LA LUZ DEL COMPARTIMIENTO DE EQUIPAJES

Haga clic aquí

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. COLOQUE LA BOMBILLA DE LA LUZ DEL COMPARTIMIENTO DE EQUIPAJES

Haga clic aquí

2. INSTALE EL CONJUNTO DE LA LUZ DEL COMPARTIMIENTO DE EQUIPAJES N° 1

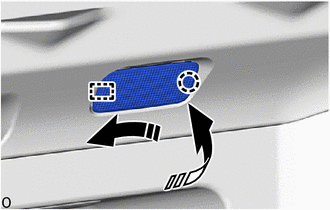

(a) Enganche la guía y la garra para instalar el conjunto de la luz del compartimiento de equipajes n° 1 como se muestra en la ilustración.

Instale en esta dirección (1)

Instale en esta dirección (2)

    InstalaciÓn
    INSTALACIÓN PROCEDIMIENTO 1. INSTALE EL CONJUNTO DE LA LUZ DE LA GUANTERA (a) Coloque el conjunto de la luz de la guantera tal y como se muestra en la ilustración para instalarlo. ...
