Componentes

COMPONENTES

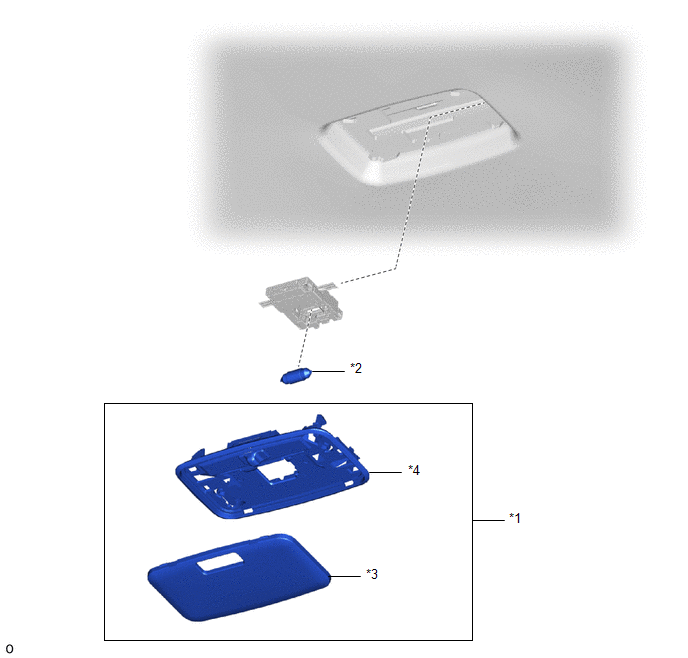

ILUSTRACIÓN

*1

CONJUNTO DE LA LUZ INTERIOR N° 1

*2

BOMBILLA DE LA LUZ INTERIOR N° 2

*3

LENTE DE LA LUZ INTERIOR

*4

ALOJAMIENTO DE LAS LUCES INTERIORES

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DE LA LUZ INTERIOR N° 1

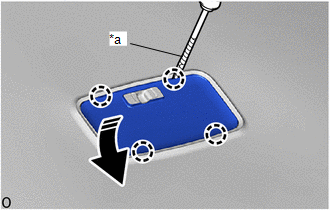

(a) Desenganche las garras con un destornillador con la punta envuelta en cinta protectora para extraer la lente de la luz de lectura de mapas como se muestra en la ilustración.

*a

Cinta protectora

Extraiga en este sentido

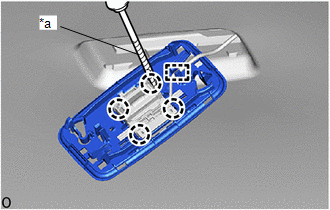

(b) Utilice un destornillador con la punta envuelta en cinta protectora y desenganche las garras para extraer el alojamiento de la luz interior del forro del techo.

*a

Cinta protectora

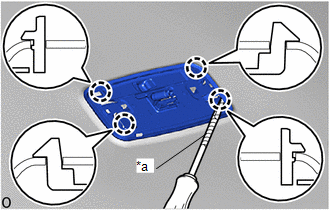

(c) Utilice un destornillador con la punta envuelta en cinta protectora, desenganche las garras y la guía y extraiga el alojamiento de la luz interior de la base del interruptor de las luces interiores.

*a

Cinta protectora

2. EXTRAIGA LA BOMBILLA DE LAS LUCES INTERIORES N° 2

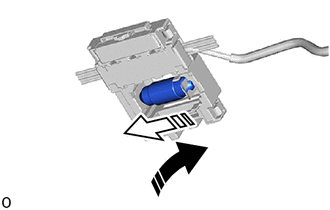

(a) Extraiga la bombilla de la luz interior n° 2 como se muestra en la ilustración.

Extraiga en esta dirección (1)

Extraiga en esta dirección (2)

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. COLOQUE LA BOMBILLA DE LAS LUCES INTERIORES N° 2

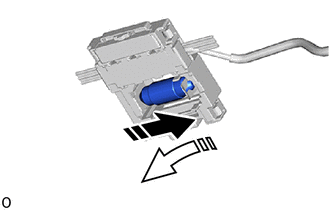

(a) Instale la bombilla de la luz interior n° 2 como se muestra en la ilustración.

Instale en esta dirección (1)

Instale en esta dirección (2)

2. INSTALE EL CONJUNTO DE LA LUZ INTERIOR N° 1

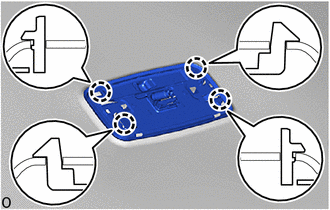

(a) Enganche la guía y las garras para instalar el alojamiento de la luz interior en la base del interruptor de las luces interiores.

(b) Enganche las garras para instalar el alojamiento de la luz interior en el forro del techo.

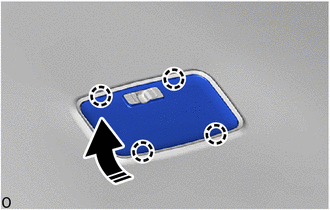

(c) Enganche las garras para instalar la lente de la luz interior como se muestra en la ilustración.

Coloque en este sentido
