Toyota CH-R Manual de Taller: ExtracciÓn
EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido piezas durante la instalación/extracción de la ECU de detección de ocupantes.
Procedimiento necesario tras extraer/instalar/sustituir las piezas|
Procedimiento o pieza de sustitución |
Procedimientos necesarios |
Efectos/inoperante al no llevarse a cabo |
Vinculado |
|---|---|---|---|
|
Calibración a cero (sistema de clasificación de ocupantes) |
|
|
|
Desconecte el cable del terminal negativo de la batería |
Memorice el punto muerto del ángulo de dirección |
Sistema de aviso de cambio involuntario de carril (con control de la dirección) |
|
|
Sistema de seguridad anticolisión |
|||
|
Inicialice el mecanismo de bloqueo de la puerta trasera |
Sistema eléctrico del cierre centralizado de puertas |
|
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DEL ASIENTO DELANTERO DERECHO
OBSERVACIÓN:
Siga el mismo procedimiento que en el lado izquierdo.
Haga clic aquí .gif)
2. EXTRAIGA LA ECU DE DETECCIÓN DE OCUPANTE
|

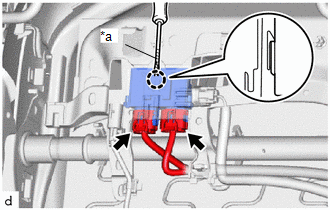

(a) Desconecte los 2 conectores. |
|
(b) Utilice un destornillador con la punta envuelta en cinta protectora para desenganchar la garra para extraer la ECU de detección de ocupantes.
Componentes
COMPONENTES
ILUSTRACIÓN
*1
ECU DE DETECCIÓN DE OCUPANTE
-
-
...
InspecciÓn En El VehÍculo
INSPECCIÓN EN EL VEHÍCULO
PRECAUCIÓN / AVISO / OBSERVACIÓN
ADVERTENCIA:
Asegúrese de seguir los procedimientos correctos de extracción e instalación
de la ECU de detección de ocupantes.
...
