COMPONENTES

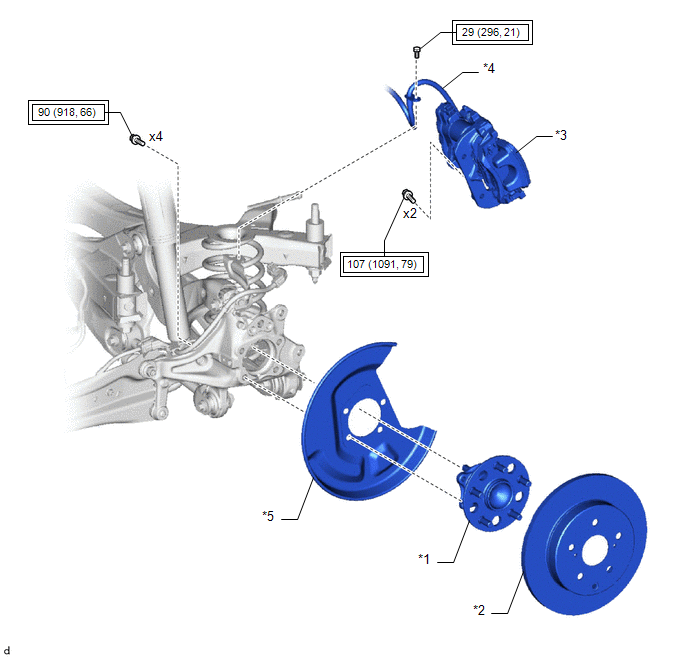

ILUSTRACIÓN
*1 |
CONJUNTO DEL CUBO Y COJINETE DEL EJE TRASERO |
*2 |
DISCO TRASERO |
*3 |
CONJUNTO DE LA PINZA DEL FRENO DE DISCO TRASERO |
*4 |
MANGUERA FLEXIBLE TRASERA |
*5 |
SUBCONJUNTO DE LA CUBIERTA ANTIPOLVO DEL FRENO DE DISCO TRASERO |
- |
- |
Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.) |
- |
- |

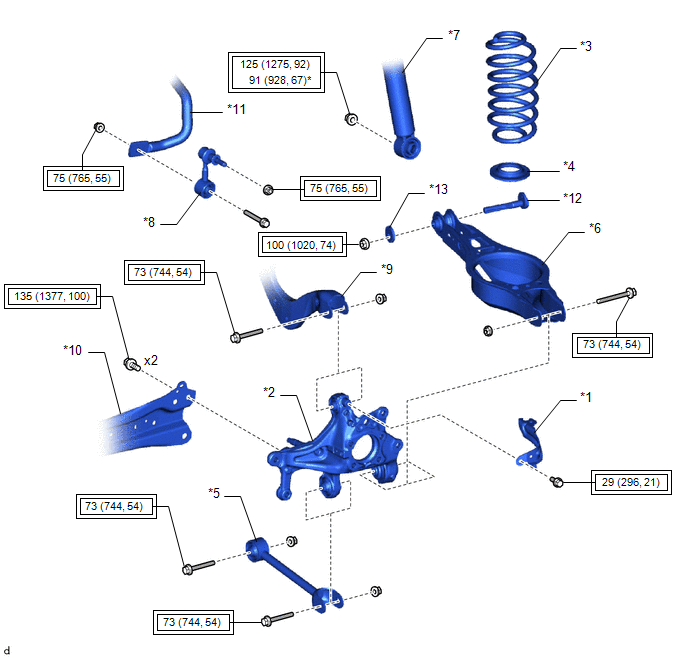

ILUSTRACIÓN
*1 |
SOPORTE DE LA MANGUERA FLEXIBLE |
*2 |
SUBCONJUNTO DEL SOPORTE DEL EJE TRASERO |
*3 |
MUELLE ESPIRAL TRASERO |
*4 |
AISLANTE DEL MUELLE ESPIRAL INFERIOR TRASERO |
*5 |
CONJUNTO DEL BRAZO DE LA SUSPENSIÓN TRASERA N° 1 |
*6 |
CONJUNTO DEL BRAZO DE LA SUSPENSIÓN TRASERA N° 2 |
*7 |
CONJUNTO DEL AMORTIGUADOR TRASERO |
*8 |
CONJUNTO DEL ESTABILIZADOR TRASERO |
*9 |
CONJUNTO DEL BRAZO DE CONTROL SUPERIOR TRASERO |
*10 |
CONJUNTO DEL EJE DE SALIDA TRASERO |
*11 |
BARRA ESTABILIZADORA TRASERA |
*12 |
SUBCONJUNTO DE LA LEVA DE AJUSTE DE LA CONVERGENCIA DE LA SUSPENSIÓN TRASERA |
*13 |
LEVA DE AJUSTE DEL ÁNGULO DE CAÍDA N° 2 |
- |
- |
Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.) |
* |
Para utilizar con la llave de contratuerca de la junta esférica |
