INSTALACIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
PROCEDIMIENTO

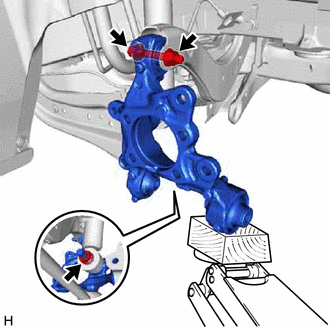

1. INSTALE PROVISIONALMENTE EL SUBCONJUNTO DEL SOPORTE DEL EJE TRASERO
|
(a) Instale provisionalmente el subconjunto del soporte del eje trasero en el conjunto del brazo de control superior trasero con el perno y la tuerca. AVISO:
|
|
(b) Instale provisionalmente el conjunto del amortiguador trasero en el subconjunto del soporte del eje trasero con la tuerca.
AVISO:
Mientras gira la tuerca sujete el pasador del soporte del eje trasero.
(c) Instale el conjunto del eje de salida trasero en el conjunto del soporte del eje trasero con los 2 pernos.
Torque:
135 N·m {1,377 kgf·cm, 100 ft·lbf}
2. INSTALE EL SOPORTE DE LA MANGUERA FLEXIBLE
(a) Instale el soporte de la manguera flexible al subconjunto del soporte del eje trasero con el perno.
Torque:
29 N·m {296 kgf·cm, 21 ft·lbf}
3. INSTALE PROVISIONALMENTE EL CONJUNTO DEL BRAZO N° 1 DE LA SUSPENSIÓN TRASERA
Haga clic aquí
4. INSTALE EL AISLANTE INFERIOR DEL MUELLE ESPIRAL TRASERO
Haga clic aquí
5. COLOQUE EL MUELLE ESPIRAL TRASERO
Haga clic aquí
6. ESTABILICE LA SUSPENSIÓN
Haga clic aquí
7. INSTALE EL CONJUNTO DEL BRAZO DE CONTROL SUPERIOR TRASERO
(a) Instale el conjunto del brazo de control superior trasero en el subconjunto del soporte del eje trasero con el perno.
Torque:
73 N·m {744 kgf·cm, 54 ft·lbf}
AVISO:
No gire la tuerca, ya que tiene un tope propio. Apriete el perno con la tuerca fijada.
8. INSTALE EL CONJUNTO DEL BRAZO DE SUSPENSIÓN TRASERA N° 1
Haga clic aquí
9. INSTALE EL CONJUNTO DEL BRAZO DE SUSPENSIÓN TRASERA N° 2
(a) Instale el conjunto del brazo de la suspensión trasera n° 2 (lado del subconjunto del soporte del eje trasero) con el perno.
Haga clic aquí
10. INSTALE EL CONJUNTO DEL AMORTIGUADOR TRASERO
Haga clic aquí
11. INSTALE EL CONJUNTO DEL ESTABILIZADOR TRASERO
Haga clic aquí
12. INSTALE EL CONJUNTO DEL CUBO Y DEL COJINETE DEL EJE TRASERO
Haga clic aquí
13. CONECTE EL CABLE DEL SENSOR DE CONTROL DE DERRAPE
Haga clic aquí
14. INSTALE EL DISCO TRASERO
Haga clic aquí
15. INSTALE EL CONJUNTO DE LA PINZA DEL FRENO DE DISCO TRASERO
Haga clic aquí
16. INSTALE EL SUBCONJUNTO IZQUIERDO DEL SENSOR TRASERO DE REGULACIÓN DE ALTURA (con sensor de regulación de altura)
Haga clic aquí
17. COLOQUE LA RUEDA TRASERA
Haga clic aquí
18. INSTALE EL CONJUNTO DEL BRAZO DE SUSPENSIÓN TRASERA N° 2
(a) Instale el conjunto del brazo de la suspensión trasera n° 2 (lado del subconjunto del elemento de suspensión trasera) con la tuerca.
Haga clic aquí
19. INSPECCIONE Y AJUSTE LA ALINEACIÓN DE LAS RUEDAS TRASERAS
Haga clic aquí
20. COMPRUEBE LA SEÑAL DEL SENSOR DE VELOCIDAD
Haga clic aquí
21. LLEVE A CABO LA INICIALIZACIÓN (con sensor de regulación de altura)
Haga clic aquí
