EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

A continuación se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación del sensor del airbag de posición del asiento.

Procedimiento necesario tras extraer/instalar/sustituir las piezas

Procedimiento o pieza de sustitución	Procedimientos necesarios	Efectos/inoperante al no llevarse a cabo
Desconecte el cable del terminal negativo de la batería	Memorice el punto muerto del ángulo de dirección	Sistema de aviso de cambio involuntario de carril (con control de la dirección)
	Memorice el punto muerto del ángulo de dirección	Sistema de seguridad anticolisión
	Inicialice el mecanismo de bloqueo de la puerta trasera	Sistema eléctrico del cierre centralizado de puertas

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL ASIENTO DELANTERO

Haga clic aquí

2. EXTRAIGA EL PROTECTOR DEL SENSOR DE POSICIÓN DE DESLIZAMIENTO DEL ASIENTO

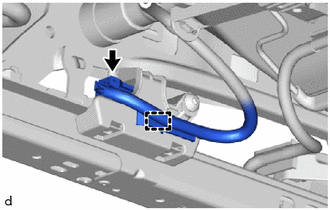

(a) Desenganche la abrazadera y desconecte el conector.

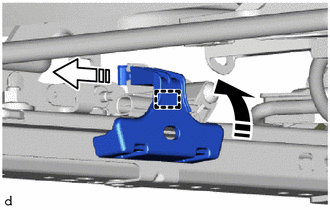

(b) Extraiga el protector del sensor de posición del asiento en la dirección indicada por la flecha (1), para desenganchar el pasador y, a continuación, deslice el asiento del protector del sensor de posición de deslizamiento en la dirección indicada por la flecha (2) de la ilustración para extraerlo.

	Extraiga en esta dirección (1)
	Extraiga en esta dirección (2)

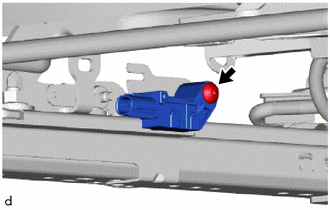

3. EXTRAIGA EL SENSOR DEL AIRBAG DE LA POSICIÓN DEL ASIENTO

(a) Utilice una llave de cubo "TORX" T30 para extraer el perno y el sensor del airbag de posición del asiento.
