Toyota CH-R Manual de Taller: Cortocircuito a +B en el indicador del espejo exterior (maestro) (C1AB0)

Toyota CH-R Manual de Taller / Asistencia Al Estacionamiento / SupervisiÓn / Sistema De SupervisiÓn De Punto Ciego / Cortocircuito a +B en el indicador del espejo exterior (maestro) (C1AB0)

DESCRIPCIÓN

Este DTC se almacena cuando el sensor de supervisión de punto ciego izquierdo (maestro) detecta un cortocircuito a +B en el indicador del espejo retrovisor exterior izquierdo.

N° de DTC	Elemento detectado	Condición de detección del DTC	Área afectada
C1AB0	Cortocircuito a +B en el indicador del espejo exterior (maestro)	Se cumplen las dos condiciones siguientes: El sistema de supervisión de punto ciego está activado El sensor del sistema de supervisión de punto ciego no envía tensión al indicador, pero el indicador luminoso recibe una tensión por encima del nivel especificado durante un período de tiempo especificado	Espejo retrovisor exterior izquierdo Conjunto del espejo retrovisor exterior izquierdo Mazo de cables o conector Sensor de supervisión de punto ciego izquierdo (principal)

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Durante la comprobación de los DTC, asegúrese de que el sistema de supervisión de punto ciego esté activado.

PROCEDIMIENTO

1.	REVISE EL DTC

(a) Apague el interruptor de encendido.

(b) Coloque el interruptor de encendido en posición ON.

Body Electrical > Blind Spot Monitor Master > Trouble Codes

OK:

No se emiten otros DTC.

INSPECCIONE CON EL MÉTODO DE SIMULACIÓN

MAL

2.	INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CIRCUITO DEL INDICADOR DEL ESPEJO RETROVISOR EXTERIOR)

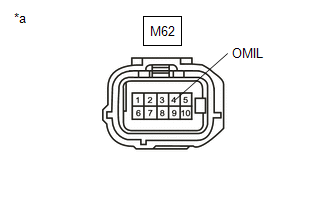

*a	Vista frontal del conector del mazo de cables (al sensor de supervisión de punto ciego izquierdo (maestro))

(a) Desconecte el conector del sensor de supervisión de punto ciego izquierdo (maestro).

(b) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester	Posición del interruptor	Valor especificado
M62-4 (OMIL) - Masa de la carrocería	Interruptor de encendido en posición ON	Inferior a 1 V

SUSTITUYA EL SENSOR DE SUPERVISIÓN DE PUNTO CIEGO IZQUIERDO (MAESTRO)

MAL

3.	INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CIRCUITO DEL INDICADOR DEL ESPEJO RETROVISOR EXTERIOR)

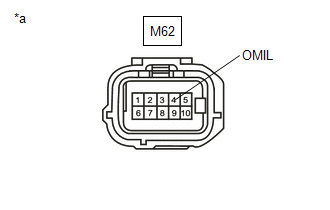

*a	Vista frontal del conector del mazo de cables (al sensor de supervisión de punto ciego izquierdo (maestro))

(a) Desconecte el conector IND1 del conector del retrovisor exterior izquierdo.

(b) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester	Posición del interruptor	Valor especificado
M62-4 (OMIL) - Masa de la carrocería	Interruptor de encendido en posición ON	Inferior a 1 V

SUSTITUYA EL ESPEJO EXTERIOR IZQUIERDO

MAL

4.	INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CIRCUITO DEL INDICADOR DEL ESPEJO RETROVISOR EXTERIOR)

*a	Vista frontal del conector del mazo de cables (al sensor de supervisión de punto ciego izquierdo (maestro))

(a) Desconecte el conector J7 del conjunto del espejo retrovisor exterior izquierdo.

(b) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester	Posición del interruptor	Valor especificado
M62-4 (OMIL) - Masa de la carrocería	Interruptor de encendido en posición ON	Inferior a 1 V

SUSTITUYA EL CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR IZQUIERDO

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
