Toyota CH-R Manual de Taller: Diagrama Del Sistema
DIAGRAMA DEL SISTEMA

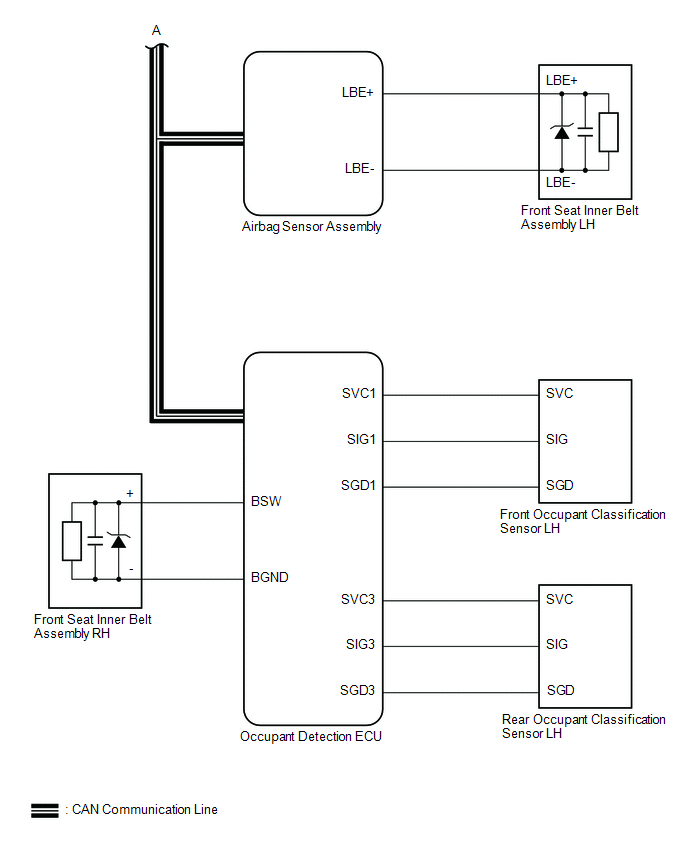

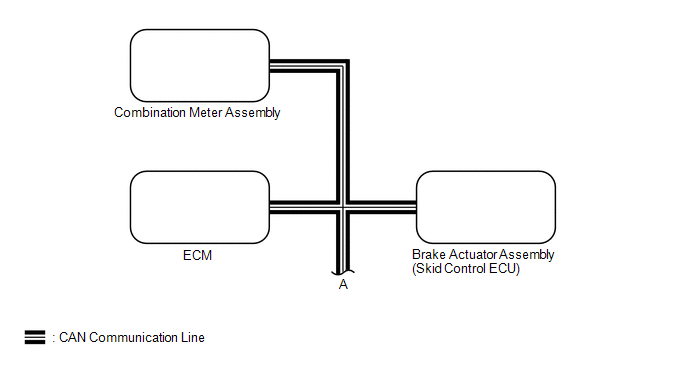

ADVERTENCIA DEL CINTURÓN DE SEGURIDAD DELANTERO
Tabla de comunicaciones
|
Emisor |
Receptor |
Señal |
Método de comunicación |
|---|---|---|---|
|
Conjunto del sensor del airbag |
Conjunto del juego de instrumentos |
|
CAN |
|
Conjunto del actuador del freno (ECU de control de derrape) |
Conjunto del juego de instrumentos |
Velocidad del vehículo |
|
|
ECM |
Conjunto del juego de instrumentos |
Posición de la palanca de cambios |
|
|
ECU de detección de ocupante |
Conjunto del sensor del airbag |
|

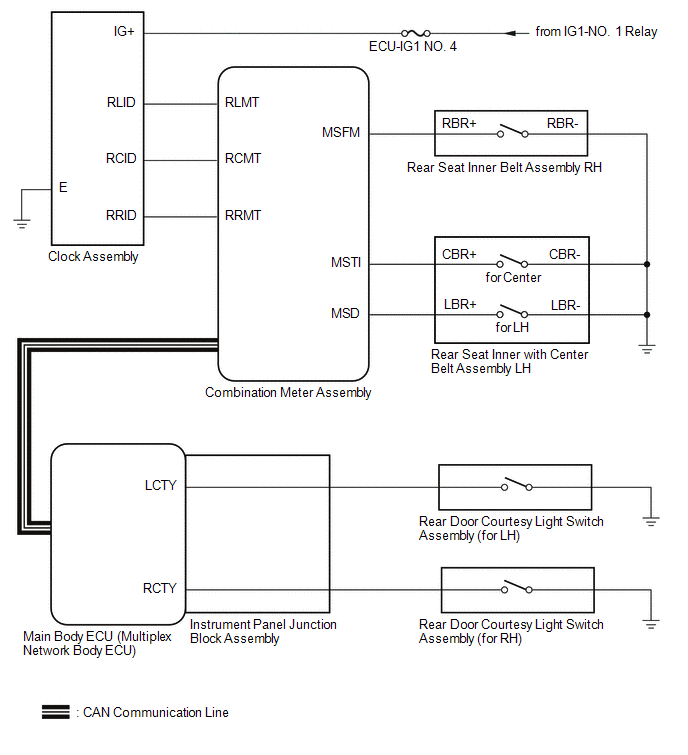

ADVERTENCIA DEL CINTURÓN DE SEGURIDAD DEL ASIENTO TRASERO
Tabla de comunicaciones
|
Emisor |
Receptor |
Señal |
Método de comunicación |
|---|---|---|---|
|
ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) |
Conjunto del juego de instrumentos |
Señal del interruptor de la luz de cortesía de la puerta trasera (izquierda/derecha) |
CAN |
DescripciÓn Del Sistema
DESCRIPCIÓN DEL SISTEMA
DESCRIPCIÓN DEL SISTEMA DE AVISO DEL CINTURÓN DE SEGURIDAD
(a) Funcionamiento del indicador de advertencia del cinturón de seguridad del
asiento del conductor:
El indi ...
ParÁmetros Personalizados
PARÁMETROS PERSONALIZADOS
PERSONALICE EL SISTEMA DE AVISO DEL CINTURÓN DE SEGURIDAD
OBSERVACIÓN:
Se pueden personalizar los siguientes elementos.
AVISO:
Si el cliente solicita un cambi ...
