Toyota CH-R Manual del propetario: Luces de aviso e indicadores

Las luces de aviso y los indicadores del conjunto de instrumentos, el panel central y los espejos retrovisores exteriores informan al conductor del estado de los distintos sistemas del vehículo.

Para mayor claridad, la siguiente ilustración muestra todas las luces de aviso e indicadores iluminados.

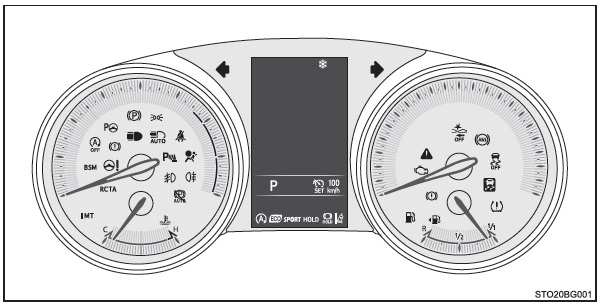

  • Vehículos con pantalla monocromática

Toyota CH-R. Luces de aviso e indicadores

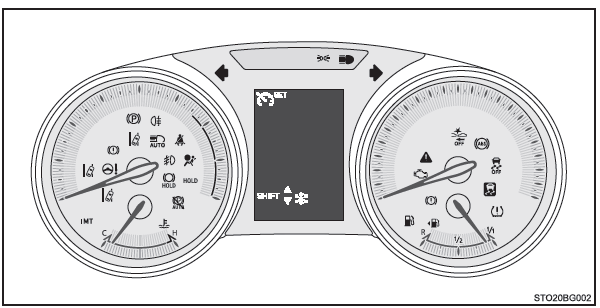

  • Vehículos con pantalla en color

Toyota CH-R. Luces de aviso e indicadores

Las unidades utilizadas en el velocímetro y algunos indicadores podrían ser diferentes en función de la región.

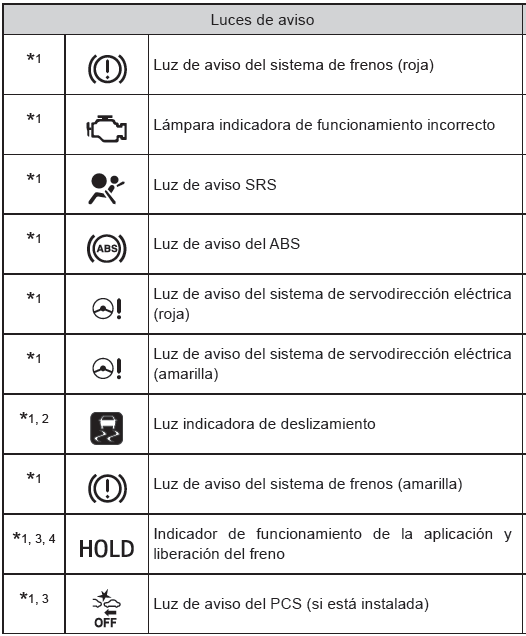

Luces de aviso

Las luces de aviso informan al conductor sobre un funcionamiento incorrecto de los sistemas del vehículo indicados.

Toyota CH-R. Luces de aviso

Toyota CH-R. Luces de aviso

*1: Estas luces se encienden cuando el interruptor del motor se coloca en la posición "ON" (vehículos sin sistema de llave inteligente) o en el modo IGNITION ON (vehículos con sistema de llave inteligente) para indicar que se está realizando una comprobación del sistema. Después de encender el motor, o transcurridos unos segundos, se apagarán. Si una luz no se enciende o no se apaga, puede que exista un funcionamiento incorrecto en algún sistema. Solicite una revisión del vehículo en un proveedor Toyota autorizado, un taller de reparación Toyota autorizado o cualquier taller fiable.
*2: La luz se enciende para indicar un funcionamiento incorrecto.
*3: La luz parpadea para indicar un funcionamiento incorrecto.
*4: Vehículos con pantalla monocromática

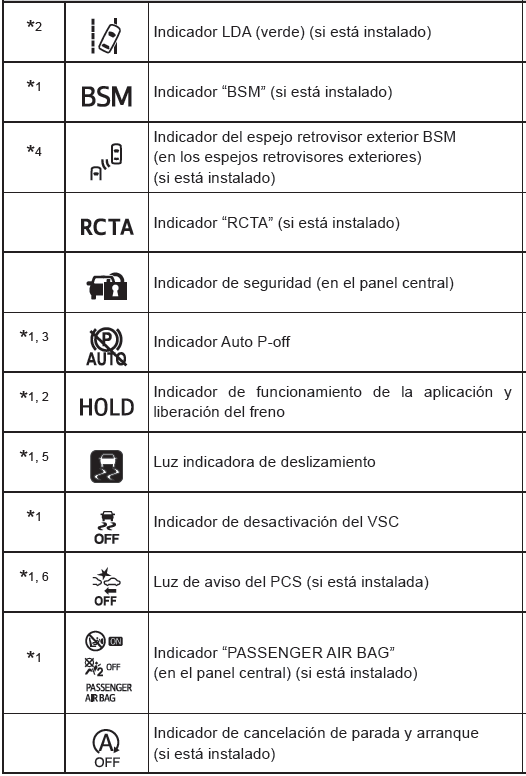

Indicadores

Los indicadores informan al conductor sobre el estado de funcionamiento de los distintos sistemas del vehículo.

Toyota CH-R. Indicadores

Toyota CH-R. Indicadores

*1: Estas luces se encienden cuando el interruptor del motor se coloca en la posición "ON" (vehículos sin sistema de llave inteligente) o en el modo IGNITION ON (vehículos con sistema de llave inteligente) para indicar que se está realizando una comprobación del sistema. Después de encender el motor, o transcurridos unos segundos, se apagarán. Si una luz no se enciende o no se apaga, puede que exista un funcionamiento incorrecto en algún sistema. Solicite una revisión del vehículo en un proveedor Toyota autorizado, un taller de reparación Toyota autorizado o cualquier taller fiable.
*2: Solo vehículos con pantalla monocromática
*3: Vehículos con transmisión manual
*4: Para confirmar el funcionamiento, los indicadores de los espejos retrovisores exteriores con BSM se encienden en las siguientes situaciones:

  • Cuando el interruptor del motor se coloca en la posición "ON" (vehículos sin sistema de llave inteligente) o el modo IGNITION ON (vehículos con sistema de llave inteligente), la función BSM se activa en la pantalla del visualizador de información múltiple.
  • Cuando la función BSM está activada en la pantalla del visualizador de información múltiple, el interruptor del motor se coloca en la posición "ON" (vehículos sin sistema de llave inteligente) o el modo IGNITION ON (vehículos con sistema de llave inteligente).

Si el sistema funciona correctamente, los indicadores de los espejos retrovisores exteriores con BSM se apagan pasados unos segundos.

Si los indicadores de los espejos retrovisores exteriores con BSM no se encienden o no se apagan, es posible que haya un funcionamiento incorrecto en el sistema.

Si esto ocurre, solicite una revisión del vehículo en un proveedor Toyota autorizado, un taller de reparación Toyota autorizado o cualquier taller fiable.

*5: La luz parpadea para indicar que el sistema está activado.
*6: La luz se enciende cuando el sistema está apagado.

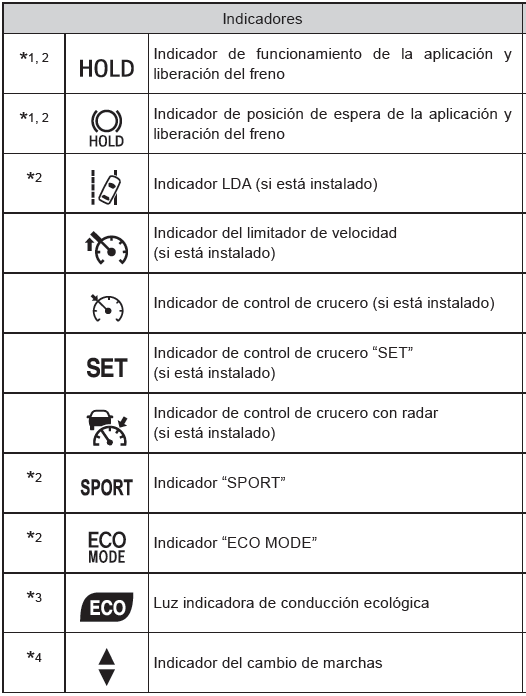

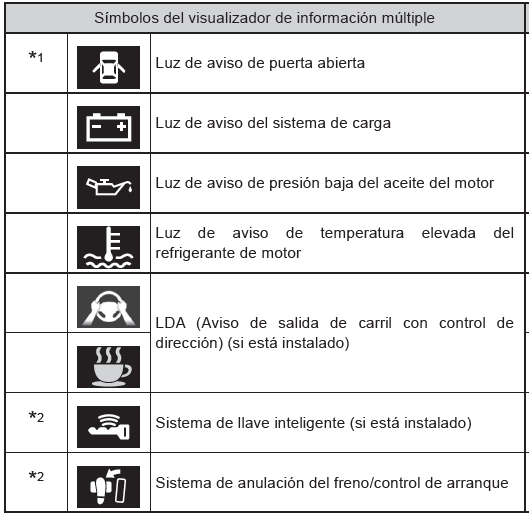

Indicadores y símbolos que se muestran en el visualizador de información múltiple

Toyota CH-R. Indicadores y símbolos que se muestran en el visualizador de información múltiple

Toyota CH-R. Indicadores y símbolos que se muestran en el visualizador de información múltiple

*1: Estas luces se encienden cuando el interruptor del motor se coloca en la posición "ON" (vehículos sin sistema de llave inteligente) o en el modo IGNITION ON (vehículos con sistema de llave inteligente) para indicar que se está realizando una comprobación del sistema. Después de encender el motor, o transcurridos unos segundos, se apagarán. Si una luz no se enciende o no se apaga, puede que exista un funcionamiento incorrecto en algún sistema. Solicite una revisión del vehículo en un proveedor Toyota autorizado, un taller de reparación Toyota autorizado o cualquier taller fiable.
*2: Solo vehículos con pantalla en color
*3: Vehículos con Multidrive
*4: Vehículos con transmisión manual

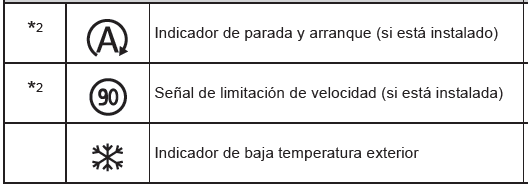

Toyota CH-R. Indicadores y símbolos que se muestran en el visualizador de información múltiple

*1: Vehículos con pantalla monocromática
*2: Vehículos con pantalla en color

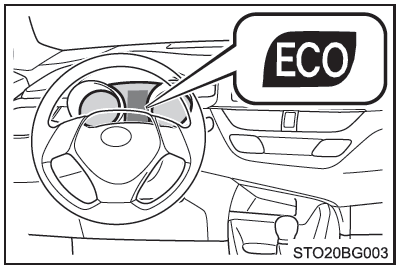

■ Luz indicadora de conducción ecológica (vehículos con Multidrive)

Toyota CH-R.  Luz indicadora de conducción ecológica (vehículos con Multidrive)

Durante la aceleración respetuosa con el medio ambiente (conducción ecológica), se encenderá la luz indicadora de conducción ecológica. La luz se apagará cuando la aceleración sobrepase la zona de conducción ecológica y cuando se detenga el vehículo.

Puede personalizarse la disponibilidad de la luz indicadora de conducción ecológica. La configuración predeterminada es encendida.



La luz indicadora de conducción ecológica no funcionará en las condiciones siguientes:

  • La palanca de cambios no está en la posición D.
  • El vehículo se está conduciendo en modo "SPORT"
  • La velocidad del vehículo es aproximadamente 130 km/h (80 mph) o superior.

ADVERTENCIA

■ Si la luz de aviso de un sistema de seguridad no se enciende En caso de que alguna luz del sistema de seguridad, como la luz de aviso del cojín de aire SRS o del ABS, no se encienda al arrancar el motor, puede que dichos sistemas no estén disponibles para protegerle en caso de accidente, lo que podría ocasionarle lesiones graves o incluso la muerte. Solicite una revisión del vehículo en un proveedor Toyota autorizado, un taller de reparación Toyota autorizado o cualquier taller fiable.
