Toyota CH-R Manual del propetario: Medidores y contadores

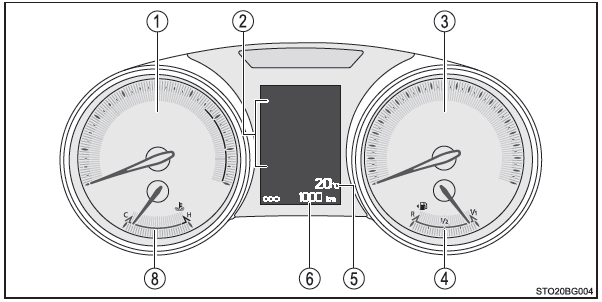

  • Vehículos con pantalla monocromática

Toyota CH-R. Medidores y contadores

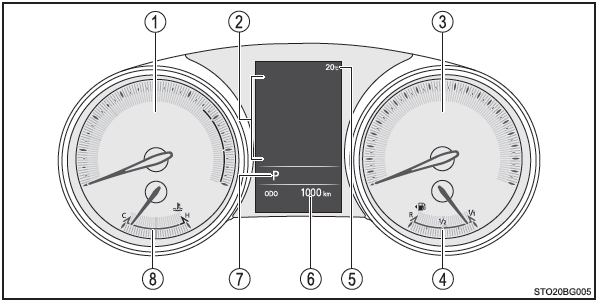

  • Vehículos con pantalla en color

Toyota CH-R. Medidores y contadores

Las unidades utilizadas en el velocímetro podrían ser diferentes en función de la región.

  1. Tacómetro
    Muestra la velocidad del motor en revoluciones por minuto.
  2. Visualizador de información múltiple
    Presenta al conductor diversos datos relacionados con la conducción.


    Muestra mensajes de advertencia en caso de funcionamiento incorrecto.

  3. Velocímetro
    Muestra la velocidad del vehículo.
  4. Medidor de combustible
    Muestra la cantidad de combustible que queda en el depósito.
  5. Visualizador de la temperatura exterior
    Muestra la temperatura exterior en un rango de -40°C (-40°F) a 50°C (122°F).
    Cuando la temperatura ambiente desciende a 3°C (37°F) o menos, se enciende el indicador de baja temperatura exterior.
  6. Visualizador del cuentakilómetros y el cuentakilómetros parcial
    Muestra los siguientes elementos.

Cuentakilómetros: Muestra la distancia total que ha recorrido el vehículo.

Cuentakilómetros parcial: Muestra la distancia que ha recorrido el vehículo desde la última vez que se restauró el medidor. Los cuentakilómetros parciales A y B se pueden utilizar para registrar y visualizar diferentes distancias de forma independiente.

Información necesaria para el mantenimiento: Muestra la distancia que aún puede recorrerse hasta que sea necesario cambiar el aceite de motor. Si se muestra "-" antes de la distancia, significa que está pendiente el mantenimiento del aceite. Solicite el cambio del aceite de motor a un proveedor Toyota autorizado, un taller de reparación Toyota autorizado o cualquier taller fiable.

  • Muestra la información sobre el mantenimiento requerido cuando el interruptor del motor está en la posición "ON" (vehículos sin sistema de llave inteligente) o en modo IGNITION ON (vehículos con sistema de llave inteligente).
  • Método para reiniciar la información sobre el mantenimiento requerido

Tiempo de funcionamiento del sistema de parada y arranque (si está instalado): Muestra la cantidad total de tiempo que el motor se ha detenido debido al funcionamiento del sistema de parada y arranque durante el tiempo de parada actual del motor.

Visualizador del control de la luz del conjunto de instrumentos (pantalla monocromática): Muestra el visualizador del control de la luz del contador.

  1. Visualizador de posición del cambio y de posición de marcha (pantalla en color)
    Muestra la posición del cambio seleccionada o la gama de velocidades seleccionada.
  2. Termómetro del refrigerante del motor
    Muestra la temperatura del refrigerante del motor.

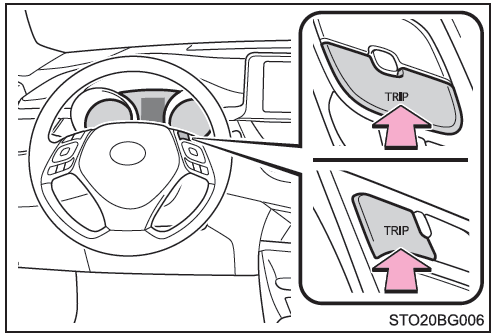

Cambio del visualizador

Toyota CH-R. Cambio del visualizador

Cambia los elementos del cuentakilómetros y el cuentakilómetros parcial pulsando el interruptor "TRIP".

Cuando se muestra el cuentakilómetros parcial, este se reiniciará si mantiene pulsado el interruptor "TRIP".

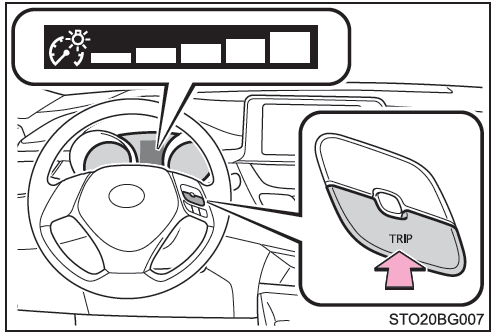

Control de la luz del conjunto de instrumentos (pantalla monocromática)

Toyota CH-R. Control de la luz del conjunto de instrumentos (pantalla monocromática)

Es posible ajustar el brillo de las luces del conjunto de instrumentos (cuando el interruptor de los faros está encendido).

Para visualizar el control de la luz del conjunto de instrumentos, pulse el interruptor "TRIP".

A continuación, mantenga pulsado el interruptor.

Ajuste el brillo al nivel deseado pulsando el interruptor

■ Los contadores y la pantalla se iluminan cuando

Vehículos sin sistema de llave inteligente: El interruptor del motor se encuentra en la posición "ON".

Vehículos con sistema de llave inteligente: El interruptor del motor está en el modo IGNITION ON.

■ Visualizador de la temperatura exterior

  • En las siguientes situaciones, es posible que no se muestre correctamente la temperatura exterior, o que el visualizador tarde más de lo normal en cambiar.
  • Cuando el vehículo se detiene o avanza a velocidad reducida (menos de 25 km/h [16 mph])
  • Si la temperatura exterior cambia de forma súbita (al entrar o salir de un garaje, túnel, etc.)
  • Si se muestra "--", es posible que el sistema no funcione correctamente.

    Lleve su vehículo a un proveedor Toyota autorizado, un taller de reparación Toyota autorizado o cualquier taller fiable.

AVISO

■ Para evitar que se produzcan daños en el motor y sus componentes

  • No permita que la aguja indicadora del tacómetro llegue a la zona roja, que indica la velocidad máxima del motor.
  • El motor puede sobrecalentarse si el termómetro del refrigerante del motor está en la zona roja ("H"). En tal caso, detenga inmediatamente el vehículo en un lugar seguro y compruebe el motor cuando se haya enfriado completamente.
