Contenido del visualizador
El visualizador de información múltiple presenta al conductor distintos datos relativos a la conducción.
Cambio del visualizador

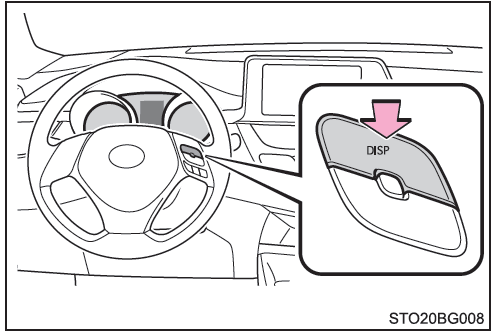

El visualizador de información múltiple se maneja con el interruptor "DISP".
Mantener pulsado: Introducir/ establecer Pulsar: Seleccionar un element
Información acerca de la conducción

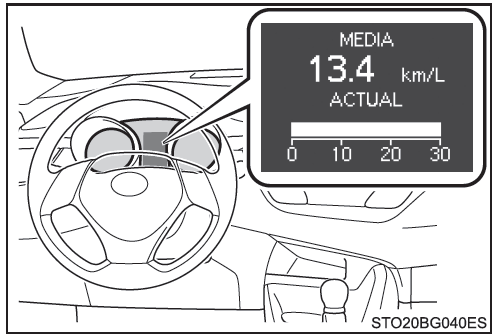

Muestra el consumo de combustible actual.
Utilice el consumo de combustible actual que aparece en pantalla como referencia.
Al repostar, coloque el interruptor del motor en la posición "LOCK".
Si se reposta el vehículo sin colocar el interruptor del motor en la posición "LOCK", es posible que el visualizador no se actualice.
Configuración del vehículo
Ajustes de los contadores
Los ajustes de los siguientes elementos pueden modificarse.
■ Al desconectar y volver a conectar los terminales de la batería
Se reiniciará la siguiente información:
■ Visualizador de cristal líquido
Pueden aparecer pequeños puntos o puntos de luz en el visualizador. Este fenómeno es característico de la pantalla de cristal líquido y no es necesario interrumpir su utilización.
■ Suspensión automática de la pantalla de configuración
La pantalla de configuración se suspenderá en las siguientes situaciones.
ADVERTENCIA ■ Precauciones durante la configuración del visualizador Dado que el motor debe estar en marcha durante la configuración del visualizador, asegúrese de que el vehículo esté estacionado en un lugar con ventilación adecuada. En un espacio cerrado como, por ejemplo, un garaje, los gases de escape, que contienen monóxido de carbono (CO) nocivo, pueden acumularse y entrar en el vehículo. Esto puede conllevar un riesgo grave para la salud o incluso peligro de muerte. |
AVISO ■ Durante la configuración del visualizador Para evitar que se descargue la batería, asegúrese de que el motor está en marcha cuando configure las funciones de la pantalla. |
