Toyota CH-R Manual del propetario: Visualizador de información múltiple (con pantalla en color)

Toyota CH-R Manual del propetario / Conjunto de instrumentos / Visualizador de información múltiple (con pantalla en color)

Contenido del visualizador

El visualizador de información múltiple presenta al conductor distintos datos relativos al vehículo.

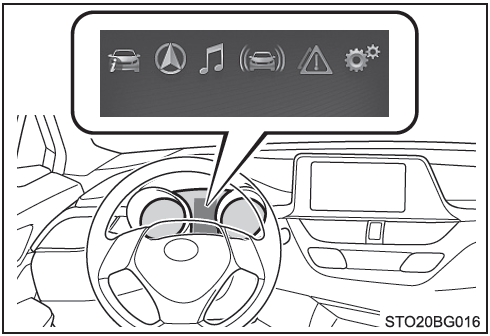

Toyota CH-R. Contenido del visualizador

  • Iconos del menú
    Muestra la siguiente información cuando se selecciona un icono.

     Parte de la información podría visualizarse automáticamente según la situación.

Información acerca de la conducción
Seleccione para mostrar varios datos de conducción.

Visualizador vinculado al sistema de navegación (si está instalado)
Seleccione para visualizar la siguiente información vinculada al sistema de navegación.

  • Guiado de ruta
  • Visualizador de brújula (indicación de norte/pantalla de visualización frontal)

Visualizador vinculado al sistema de audio (si está instalado)
Seleccione para habilitar la selección de una fuente de audio o pista en el contador utilizando los interruptores de control de los contadores.

Información del sistema de asistencia a la conducción (si está instalado)

Seleccione para mostrar el estado de funcionamiento de los siguientes sistemas:

  • LDA (Aviso de salida de carril)
  • Control de crucero con radar dinámico
  • Control de crucero con radar dinámico para todas las velocidades
  • RSA (Asistente para señales de tráfico)

Visualizador de mensajes de advertencia

Seleccione para mostrar mensajes de advertencia y las medidas que se deben adoptar si se detecta un funcionamiento incorrecto.

Pantalla de configuración

Seleccione para cambiar los parámetros del visualizador de contadores y la configuración de funcionamiento de algunas funciones del vehículo.

Manejo de los interruptores de control de los contadores

El visualizador de información múltiple se maneja con los interruptores de control de los contadores.

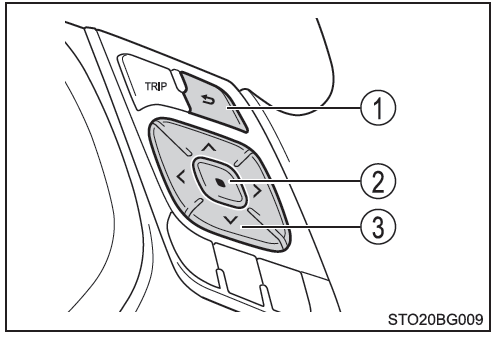

Toyota CH-R. Manejo de los interruptores de control de los contadores

  1. Volver a la pantalla anterior
  2. Introducir/establecer
  3. Seleccionar un elemento/cambiar de página

Información acerca de la conducción

  • Consumo actual de combustible (visualizador de zona/numérico)*1
    Muestra el consumo de combustible actual.
  • Consumo medio de combustible (después de reiniciar*2/después de arrancar/después de repostar)*1
    Muestra el consumo medio de combustible desde que se reinició la función, desde que se arrancó el motor y desde que se repostó el vehículo, respectivamente
    Utilice el consumo medio de combustible que aparece en pantalla como referencia.
  • Velocidad media del vehículo (después de reiniciar*2/después de arrancar)*1
    Muestra la velocidad media del vehículo desde que se restauró la función y desde que se arrancó el motor, respectivamente
  • Tiempo transcurrido (después de reiniciar*2/después de arrancar)*1
    Muestra el tiempo transcurrido desde que se reinició la función y desde que se arrancó el motor, respectivamente
  • Distancia (autonomía de conducción/después de arrancar)*1
    Muestra la distancia máxima estimada que se puede recorrer con la cantidad de combustible restante y la distancia recorrida desde que se arrancó el motor, respectivamente.
  • Esta distancia se calcula en función del consumo medio de combustible. Como resultado, la distancia real de conducción puede variar con respecto al valor mostrado.
  • Si se añade únicamente una pequeña cantidad de combustible al depósito, es posible que el visualizador no se actualice.

    Al repostar, apague el interruptor del motor. Si se reposta el vehículo sin apagar el interruptor del motor, es posible que el visualizador no se actualice.

  • Tiempo de funcionamiento del sistema de parada y arranque (si está instalado)*3
    Muestra la cantidad total de tiempo que el motor se ha detenido debido al funcionamiento del sistema de parada y arranque durante el tiempo de parada actual del motor.
  • Visualizador de zona del indicador de conducción ecológica
  • Velocímetro
    Muestra la velocidad del vehículo.
  • Pantalla del sistema de cuatro ruedas motrices Dynamic Torque Control (modelos de cuatro ruedas motrices)
  • Aviso de balanceo (si está instalado)
    Detecta el balanceo del vehículo dentro del carril, que, a menudo, se asocia a una disminución del nivel de atención del conductor, y muestra esta disminución con un indicador de barras.

    Cuanto más corta es la longitud de la barra, más necesita descansar el conductor.

    Esta pantalla es parte del LDA (aviso de salida de carril con control de dirección).

    La pantalla se activa cuando se cumplen las condiciones de funcionamiento del aviso de balanceo del vehículo.

  • Desactivación de la pantalla
    Aparece una pantalla en blanco.

*1: Puede registrarse en la Información acerca de la conducción 1 y 2.
*2: Procedimientos de reinicio:

  • Seleccione la función que desea reiniciar con los interruptores de control de los contadores y, a continuación, mantenga pulsado para reiniciarla.
  • Si se puede reiniciar más de una función, se mostrarán casillas de selección junto a las funciones.

*3: Puede registrarse en la Información acerca de la conducción 3.

Pantalla de configuración

Es posible modificar la configuración de los elementos siguientes, consulte la P. 776.

Para las funciones que pueden activarse y desactivarse, la función se activa o desactiva cada vez que se pulsa .

LDA (Aviso de salida de carril) *1

Seleccione los elementos siguientes para configurarlos.

  • Activación/desactivación de la asistencia de la dirección
  • Sensibilidad de las alertas
  • Activación/desactivación de la alerta de balanceo
  • Sensibilidad del balanceo

PCS (Sistema de precolisión) *1

Seleccione los elementos siguientes para configurarlos.

  • Activación/desactivación de PCS
  • Sensibilidad de PCS

BSM (Monitor de puntos ciegos) *1

Seleccione los elementos siguientes para configurarlos.

  • Activación/desactivación de BSM
  • Activación/desactivación de RCTA*

*: La función RCTA puede habilitarse o deshabilitarse solo cuando la función BSM está habilitada.

Sensor de ayuda de estacionamiento de Toyota *1

Seleccione para habilitar o deshabilitar el sensor de ayuda de estacionamiento de Toyota.

RSA (Asistente para señales de tráfico) *1

Seleccione RSA (Asistente para señales de tráfico) para configurar esta función.

● Selección del modo de conducción *1

Luz del conjunto de instrumentos

Seleccione para ajustar el brillo de la luz del conjunto de instrumentos.

● Configuración del vehículo

Seleccione el menú para configurar los siguientes elementos.

  • Configuración de RSA (Asistente para señales de tráfico) *1
    Seleccione RSA (Asistente para señales de tráfico) para configurar esta función.
  • Configuración (Sistema de parada y arranque) *1
    Seleccione para configurar la prioridad del sistema de parada y arranque.
  • Configuración (sistema de aviso de la presión de los neumáticos)
    Seleccione para inicializar el sistema de aviso de la presión de los neumáticos.

● Ajustes de los contadores

Seleccione el menú para configurar los siguientes elementos.

  • Idioma
    Seleccione para cambiar el idioma de la pantalla.
  • Unidades
    Seleccione para cambiar la unidad de medida del consumo de combustible.
  • Configuración (luz indicadora de conducción ecológica)*1
    Seleccione para activar/desactivar la luz indicadora de conducción ecológica
  • Información acerca de la conducción 1 a 3
    Seleccione para seleccionar hasta 2 elementos que se mostrarán en una pantalla de información de la conducción; pueden configurarse hasta 3 pantallas de información de la conducción.
  • Visualizador emergente
    Seleccione para activar o desactivar los visualizadores emergentes*2 que aparecen en algunas situaciones.
  • Configuración predeterminada
    Los ajustes registrados o modificados de los contadores pueden borrarse o devolverse a la configuración predeterminada.

*1: Si está instalado
*2: Visualizador del tiempo de funcionamiento del sistema de parada y arranque (si está instalado), visualizador de orientaciones de ruta del sistema vinculado al sistema de navegación (si está instalado) y visualización de las llamadas entrantes del sistema de teléfono manos libres (si está instalado).

■ Visualizador emergente

En algunas situaciones, como cuando se acciona un interruptor, se mostrará un visualizador emergente de forma temporal en el visualizador de información múltiple.

La función del visualizador emergente se puede activar o desactivar.

■ Cancelación automática de la pantalla de configuración

La pantalla de configuración que permite modificar los ajustes mediante el interruptor de control de los contadores se desactivará automáticamente en las siguientes situaciones:

  • Si aparece un mensaje de advertencia mientras se muestra la pantalla de configuración.
  • Si el vehículo empieza a moverse mientras se muestra la pantalla de configuración.

■ Visualizador de cristal líquido

Pueden aparecer pequeños puntos o puntos de luz en el visualizador. Este fenómeno es característico de la pantalla de cristal líquido y no es necesario interrumpir su utilización.

■ Al desconectar y volver a conectar los terminales de la batería

Se reiniciará la información de conducción.

■ Visualizador de zona del indicador de conducción ecológica (si está instalado)

Sugiere la zona de conducción ecológica y la relación de conducción ecológica basada en la aceleración.

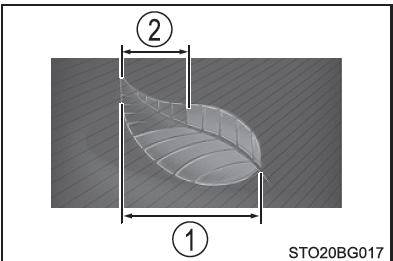

Toyota CH-R. Visualizador de zona del indicador de conducción ecológica (si está instalado)

  1. Zona de conducción ecológica
  2. Relación de conducción ecológica basada en la aceleración
    Si el vehículo supera la zona de conducción ecológica, el área verde desaparece y la luz indicadora de conducción ecológica se apaga.

■ Pantalla del sistema de cuatro ruedas motrices Dynamic Torque Control (modelos de cuatro ruedas motrices)

Muestra el estado de funcionamiento del sistema de cuatro ruedas motrices Dynamic Torque Control, la dirección del neumático delantero (ángulo) y el estado de la fuerza G.

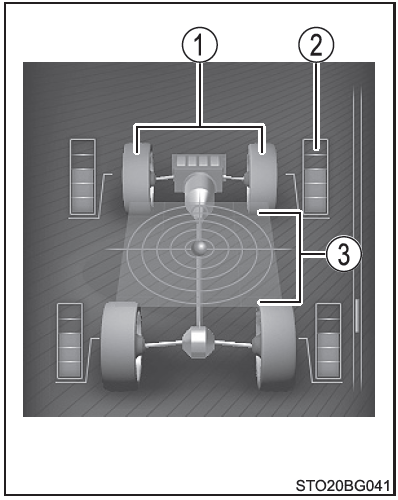

Toyota CH-R. Pantalla del sistema de cuatro ruedas motrices Dynamic Torque Control

  1. Visualizador de la dirección del neumático delantero
    Muestra la dirección estimada de los neumáticos delanteros.
  2. Visualizador de distribución de par
    Muestra la cantidad de par motor aplicado.
  3. Visualizador de fuerza G
    Muestra el estado actual de fuerza G.

■ Navegación con guía de flechas (vehículos con sistema de navegación)

La navegación con guía de flechas aparece solamente mientras se realiza la guía de ruta del sistema de navegación. Al aproximarse a una curva, aparece la distancia hasta ella y su dirección.

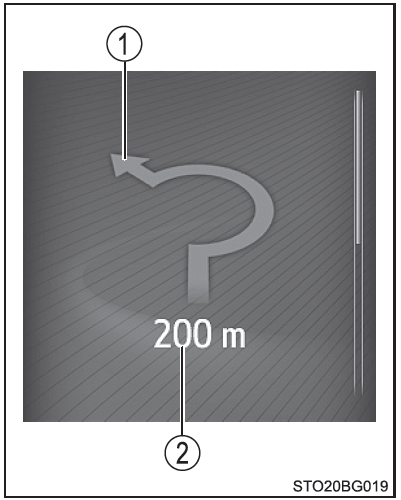

Toyota CH-R.  Navegación con guía de flechas (vehículos con sistema de navegación)

  1. Dirección de la curva
    La imagen mostrada puede diferir de la intersección real.
  2. Distancia hasta la siguiente curva

■ Visualizador final

Al apagar el interruptor del motor, se mostrará lo siguiente en el visualizador de información múltiple, y desaparecerá transcurridos 30 segundos.

  • Tiempo transcurrido
  • Distancia
  • Consumo medio de combustible

ADVERTENCIA

■ El visualizador de información a bajas temperaturas Deje que el interior del automóvil se caliente antes de utilizar el visualizador de información de cristal líquido. A temperaturas muy bajas, es posible que el visualizador responda con mayor lentitud y que los cambios en el visualizador se vean retardados.

Por ejemplo, hay un retardo desde que el conductor cambia de marcha hasta que la nueva marcha aparece en el visualizador. Este retardo podría hacer que el conductor reduzca de nuevo la marcha, lo que causaría un freno rápido y excesivo del motor y, probablemente, un accidente con lesiones o incluso la muerte como consecuencia.

■ Precauciones durante la configuración del visualizador Dado que el motor debe estar en marcha durante la configuración del visualizador, asegúrese de que el vehículo esté estacionado en un lugar con ventilación adecuada. En un espacio cerrado como, por ejemplo, un garaje, los gases de escape, que contienen monóxido de carbono (CO) nocivo, pueden acumularse y entrar en el vehículo. Esto puede conllevar un riesgo grave para la salud o incluso peligro de muerte.



AVISO

■ Durante la configuración del visualizador Para evitar que se descargue la batería, asegúrese de que el motor está en marcha cuando configure las funciones de la pantalla

    Visualizador de información múltiple (con pantalla en blanco y negro)
    Contenido del visualizador El visualizador de información múltiple presenta al conductor distintos datos relativos a la conducción. Información acerca de la conducción Mensajes de adverten ...

    Información sobre el consumo de combustible
    En el sistema de navegación/multimedia puede visualizarse la información sobre el consumo de combustible. Sistema de navegación/multimedia Información del viaje 1. Pulse en el sistema de na ...
