COMPONENTES

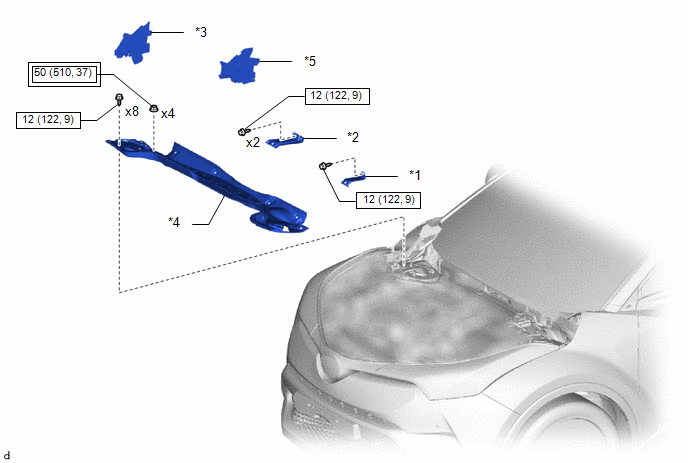

ILUSTRACIÓN
*1 |
REFUERZO DE MONTAJE IZQUIERDO DEL CUERPO DEL CUBRETABLEROS |
*2 |
REFUERZO DE MONTAJE DERECHO DEL CUERPO DEL CUBRETABLEROS |
*3 |
PROTECTOR CONTRA SALPICADURAS DEL CONDUCTO DE AIRE DEL CALENTADOR N° 1 |
*4 |
SUBCONJUNTO DEL PANEL EXTERIOR DE LA PARTE SUPERIOR DEL CUBRETABLEROS |
*5 |
PLACA AISLANTE DE AGUA IZQUIERDA |
- |
- |
![]() |
Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.) |
![]() |
N*m (kgf*cm, lbf*pi.): Par de apriete especificado |

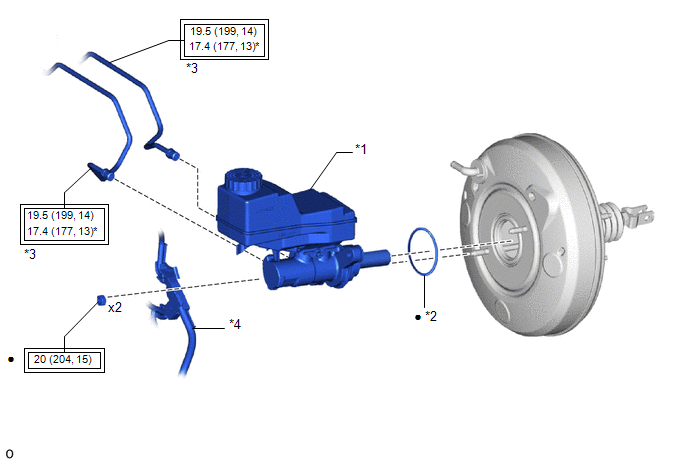

ILUSTRACIÓN
*1 |
SUBCONJUNTO DEL CILINDRO MAESTRO DEL FRENO |
*2 |
JUNTA TÓRICA DEL CILINDRO DEL FRENO |
*3 |
TUBO DEL FRENO |
*4 |
SOPORTE DEL MAZO DE CABLES |
![]() |
Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.) |
* |
Para utilizar con una llave para tuercas de unión |
● |
Pieza no reutilizable |
- |
- |

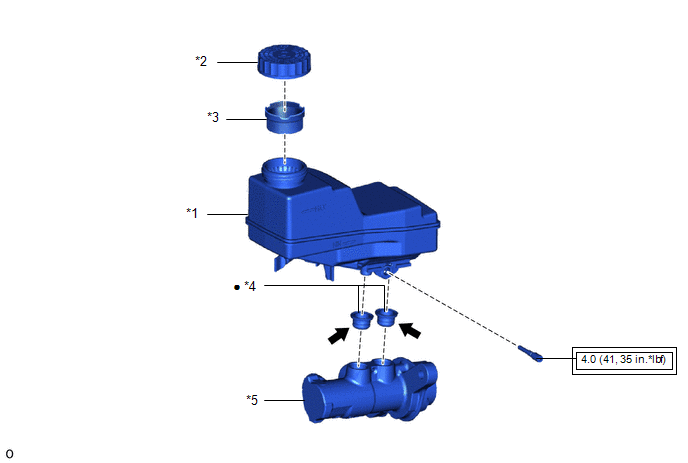

ILUSTRACIÓN
*1 |
CONJUNTO DEL DEPÓSITO DEL CILINDRO MAESTRO DEL FRENO |
*2 |
CONJUNTO DEL TAPÓN DE LLENADO DEL DEPÓSITO DEL CILINDRO MAESTRO DE LOS FRENOS |
*3 |
COLADOR DEL DEPÓSITO DEL CILINDRO MAESTRO DEL FRENO |
*4 |
OJAL DEL DEPÓSITO DEL CILINDRO MAESTRO |
*5 |
CUERPO DEL CILINDRO MAESTRO DEL FRENO |
- |
- |
![]() |
N*m (kgf*cm, lbf*pi.): Par de apriete especificado |
● |
Pieza no reutilizable |
![]() |
Grasa de glicol a base de jabón de litio |
- |
- |
