INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL CABLE DEL PANEL DE INSTRUMENTOS N° 2

(a) Para tipo único:

(1) Conecte el conector del airbag del cable del panel de instrumentos n° 2 al conjunto del airbag del pasajero del panel de instrumentos.

AVISO:

Cuando conecte el conector del airbag, tenga cuidado de no dañar el mazo de cables del airbag.

(2) Empuje el bloqueo del conector del airbag para instalar dicho conector en el conjunto del airbag del pasajero del panel de instrumentos.

AVISO:

Bloquee correctamente el bloqueo del conector del airbag.

(3) Enganche la abrazadera.

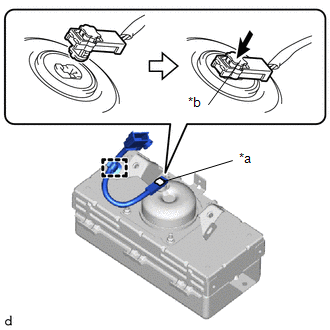

*a

Conector del airbag

*b

Bloqueo del conector del airbag

(b) Para tipo doble:

(1) Conecte los 2 conectores del airbag del cable del panel de instrumentos n° 2 al conjunto del airbag del pasajero del panel de instrumentos.

AVISO:

Cuando conecte el conector del airbag, tenga cuidado de no dañar el mazo de cables del airbag.

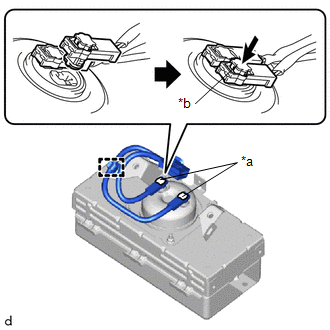

*a

Conector del airbag

*b

Bloqueo del conector del airbag

(2) Empuje los 2 bloqueos del conector del airbag para instalar dicho conector en el conjunto del airbag del pasajero del panel de instrumentos.

AVISO:

Bloquee correctamente el bloqueo del conector del airbag.

(3) Enganche la abrazadera.

2. INSTALE EL CONJUNTO DEL AIRBAG DEL PASAJERO DEL PANEL DE INSTRUMENTOS

(a) Empuje el conjunto del airbag del pasajero del panel de instrumentos para enganchar los ganchos e instalar el conjunto del airbag del pasajero del panel de instrumentos.

(b) Instale los 2 tornillos.

3. INSTALE EL SUBCONJUNTO DE LA ALMOHADILLA DE SEGURIDAD DEL PANEL DE INSTRUMENTOS

Haga clic aquí
