Toyota CH-R Manual de Taller: Desmontaje

DESMONTAJE

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL DEPÓSITO DEL CILINDRO MAESTRO DEL FRENO

(a) Monte el subconjunto del cilindro maestro del freno en un torno de banco.

AVISO:

Coloque placas de aluminio en el torno de banco para evitar daños en el subconjunto del cilindro maestro del freno.

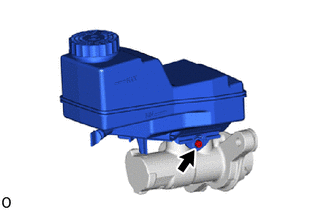

(b) Extraiga el tornillo "TORX" y el conjunto del depósito del cilindro maestro del freno del cuerpo de dicho cilindro por medio de una llave de cubo "TORX" T20.

AVISO:

No deje caer el subconjunto del depósito del cilindro maestro del freno.

(c) Extraiga el cuerpo del cilindro maestro del freno del torno de banco.

(d) Desenganche la garra para extraer la abrazadera del mazo de cables.

2. EXTRAIGA EL OJAL DEL DEPÓSITO DEL CILINDRO MAESTRO

(a) Extraiga los 2 ojales del depósito del cilindro maestro del conjunto del depósito del cilindro maestro del freno.

3. EXTRAIGA EL CONJUNTO DEL TAPÓN DE LLENADO DEL DEPÓSITO DEL CILINDRO MAESTRO DE LOS FRENOS

(a) Extraiga el conjunto del tapón de llenado del depósito del cilindro maestro del conjunto del depósito del cilindro maestro del freno.

4. EXTRAIGA EL COLADOR DEL DEPÓSITO DEL CILINDRO MAESTRO DEL FRENO

(a) Extraiga el colador del depósito del cilindro maestro del freno del conjunto del depósito del cilindro maestro del freno.
