Toyota CH-R Manual de Taller: No hay respuesta

Toyota CH-R Manual de Taller / Bloqueo De Las Puertas / Sistema InalÁmbrico De Cierre Centralizado De Puertas (con Sistema De Llave Inteligente) / No hay respuesta

DESCRIPCIÓN

En algunos casos, las funciones inalámbricas de cierre centralizado de puertas son normales pero no están operativas la función o la función de respuesta de la luz de emergencia y/o del avisador acústico del sistema inalámbrico de cierre centralizado de puertas*1. En tales casos, las señales de luz de emergencia y del avisador acústico*1 del sistema inalámbrico de bloqueo de la puerta procedentes de la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) pueden ser anómalas.

  • *1: Con control de seguridad de Toyota P

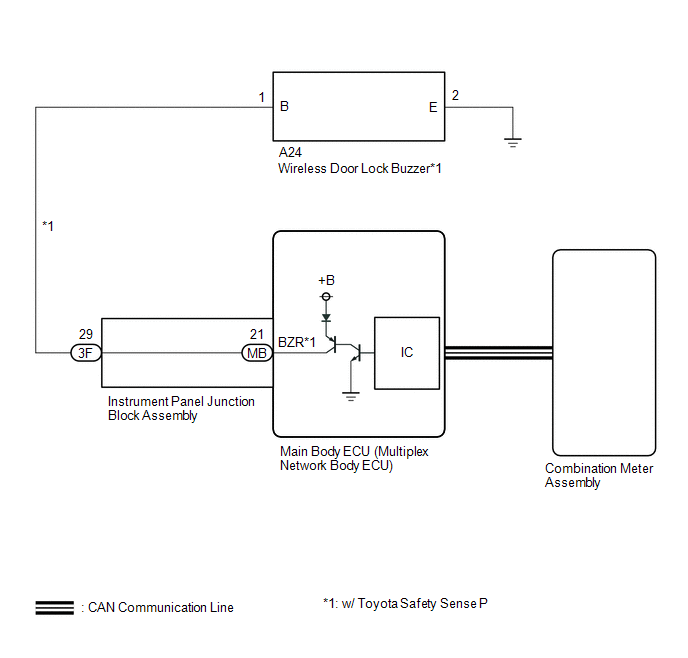

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

  • El sistema de control de bloqueo de la puerta inalámbrico y el sistema de advertencia de olvido de llaves utilizan el sistema de comunicación CAN. Compruebe el funcionamiento del sistema de comunicaciones siguiendo las instrucciones de cómo proceder con la localización de averías. Localice la avería del sistema inalámbrico del cierre centralizado de puertas una vez se haya asegurado de que el sistema de comunicaciones funciona correctamente.

    Haga clic aquí

  • Si se sustituye la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería), consulte el Registro.

    Haga clic aquí

PROCEDIMIENTO

1.

LEA EL VALOR INDICADO EN EL TECHSTREAM (Hazard Answer Back, Wireless Buzzer Resp, Wireless Buzzer Vol)

(a) Conecte el Techstream al DLC3.

(b) Active el interruptor del motor (IG).

(c) Encienda el Techstream.

(d) Acceda a los siguientes menús: Customize Setting / Wireless Door Lock.

(e) Seleccione la configuración en la siguiente tabla.

Sistema inalámbrico de cierre centralizado de puertas

Pantalla del tester

Descripción

Predeterminado

Configuración

ECU

Hazard Answer Back

Función que hacer parpadear una vez las luces de emergencia cuando se bloquean las puertas con el sistema inalámbrico y dos veces cuando se desbloquean las puertas con el sistema inalámbrico.

ON

0:OFF,1:ON

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

Wireless Buzzer Resp

Respuesta del avisador acústico del sistema inalámbrico de cierre centralizado de puertas*1

ON

0:OFF,1:ON

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

Wireless Buzzer Vol

Volumen del avisador acústico del sistema inalámbrico de cierre centralizado de puertas*1

Level5

0000: nivel 7, 0001: nivel 6, 0010: nivel 5, 0011: nivel 4, 0100: nivel 3, 0101: nivel 2, 0110: nivel 1, 0111: nivel 0

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)
  • *1: Con control de seguridad de Toyota P

Resultado:

Resultado

Vaya a

Ambos elementos están en posición ON, excepto Level 0

A

Uno de los elemento está en posición OFF o Level 0

B
B

LLEVE A CABO LA FUNCIÓN DE PERSONALIZACIÓN

A

2.

COMPRUEBE LAS FUNCIONES DEL SISTEMA INALÁMBRICO DE CIERRE CENTRALIZADO DE PUERTAS

(a) Utilice el subconjunto del transmisor de la llave eléctrica para revisar la función de control del sistema inalámbrico de cierre centralizado de puertas.

Resultado:

Resultado

Vaya a

El bloqueo/desbloqueo del sistema inalámbrico de cierre centralizado de puertas funciona con normalidad

A

El bloqueo/desbloqueo inalámbrico de las puertas no funciona correctamente

B
B

VAYA A LA TABLA DE SÍNTOMAS DE PROBLEMAS

A

3.

LEA EL VALOR INDICADO EN EL TECHSTREAM (FR Door Lock Pos, FL Door Lock Pos, RR-Door Lock Pos SW, RL-Door Lock Pos SW)

(a) Conecte el Techstream al DLC3.

(b) Active el interruptor del motor (IG).

(c) Encienda el Techstream.

(d) Acceda a los siguientes menús: Body Electrical / Main Body / Data List.

(e) Consulte la lista de datos siguiendo las indicaciones de la pantalla del Techstream.

Body Electrical > Main Body > Data List

Pantalla del tester

Elemento de medición

Margen

Estado normal

Nota de diagnóstico

FR Door Lock Pos

Señal del interruptor de detección de desbloqueo de la puerta delantera derecha

LOCK o UNLOCK

LOCK: puerta delantera derecha bloqueada

UNLOCK: puerta delantera derecha desbloqueada

-

FL Door Lock Pos

Señal del interruptor de detección de desbloqueo de la puerta delantera izquierda

LOCK o UNLOCK

LOCK: puerta delantera izquierda bloqueada

UNLOCK: puerta delantera izquierda desbloqueada

-

RR-Door Lock Pos SW

Señal del interruptor de detección de desbloqueo de la puerta trasera derecha

Apagado o encendido

OFF: Puerta trasera derecha bloqueada

ON: Puerta trasera derecha desbloqueada

-

RL-Door Lock Pos SW

Señal del interruptor de detección de desbloqueo de la puerta trasera izquierda

Apagado o encendido

OFF: Puerta trasera izquierda bloqueada

ON: Puerta trasera izquierda desbloqueada

-
Body Electrical > Main Body > Data List

Pantalla del tester

FR Door Lock Pos

FL Door Lock Pos

RR-Door Lock Pos SW

RL-Door Lock Pos SW

OK:

La pantalla del Techstream cambia correctamente en respuesta a la operación de bloqueo/desbloqueo.

MAL

VAYA AL SISTEMA DE ILUMINACIÓN (vaya al circuito del interruptor de detección de desbloqueo de puertas)

OK

4.

COMPRUEBE EL FUNCIONAMIENTO DEL SISTEMA INALÁMBRICO DE RESPUESTA

(a) Compruebe el funcionamiento del sistema inalámbrico de respuesta por medio del subconjunto del transmisor de la llave eléctrica.

Resultado:

Resultado

Vaya a

Lo único que no se produce es la respuesta del avisador acústico del sistema de cierre centralizado de las puertas (con control de seguridad de Toyota P)

A

Únicamente no se produce la respuesta de la luz de emergencia.

B
A

VAYA AL SISTEMA DE LLAVE INTELIGENTE (para función de entrada) (No suenan ni el avisador acústico de respuesta ni la alarma de entrada exterior)

B

5.

REVISE EL FUNCIONAMIENTO DE LAS LUCES DE EMERGENCIA

(a) Compruebe que las luces de emergencia parpadean cuando se pulsa el interruptor de la señal de la luz de emergencia.

OK:

Las luces de emergencia parpadean.

OK

SUSTITUYA LA ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)

MAL

VAYA AL SISTEMA DE ILUMINACIÓN (vaya al circuito del interruptor de las luces de emergencia)
