INSTALACIÓN
PROCEDIMIENTO
1. INSPECCIONE EL CONJUNTO DEL CINTURÓN EXTERIOR DEL ASIENTO TRASERO CENTRAL
Haga clic aquí
2. INSTALE EL CONJUNTO DEL CINTURÓN DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO CENTRAL

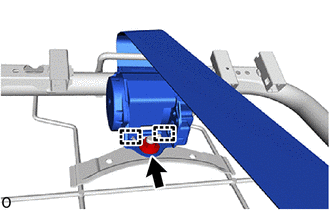

(a) Enganche las guías para instalar el conjunto del cinturón de seguridad exterior del asiento trasero central. |
|
(b) Instale la tuerca.
Torque:
42 N·m {428 kgf·cm, 31 ft·lbf}
3. INSTALE LA FUNDA DEL RESPALDO DEL ASIENTO TRASERO DE TIPO INDIVIDUAL CON ALMOHADILLA
Haga clic aquí
4. INSTALE EL SOPORTE DEL REPOSACABEZAS DEL ASIENTO TRASERO CENTRAL
Haga clic aquí
5. INSTALE EL SOPORTE DEL REPOSACABEZAS DEL ASIENTO TRASERO
Haga clic aquí
6. INSTALE EL SUBCONJUNTO DEL TABLERO DEL RESPALDO DEL ASIENTO TRASERO DERECHO
Haga clic aquí
7. INSTALE EL BISEL DE CONTROL DE BLOQUEO DEL RESPALDO TRASERO
Haga clic aquí
8. INSTALE LA CUBIERTA DEL ORIFICIO DEL CINTURÓN DE HOMBRO DEL ASIENTO TRASERO
Haga clic aquí
9. INSTALE LA TAPA DE LA CUBIERTA DEL ANCLAJE DEL CINTURÓN DE SEGURIDAD
Haga clic aquí
10. INSTALE EL CONJUNTO DEL RESPALDO DEL ASIENTO TRASERO DERECHO
Haga clic aquí
11. CONECTE EL CONJUNTO DEL CINTURÓN DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO CENTRAL
Haga clic aquí
12. INSTALE EL CONJUNTO DEL REPOSACABEZAS DEL ASIENTO TRASERO CENTRAL
Haga clic aquí
13. INSTALE EL CONJUNTO DEL REPOSACABEZAS DEL ASIENTO TRASERO
Haga clic aquí
