Toyota CH-R Manual de Taller: Bombilla De La Luz De Posición Lateral Delantera

Toyota CH-R Manual de Taller / Mantenimiento / Bombilla De La Luz De Posición Lateral Delantera

Componentes

COMPONENTES

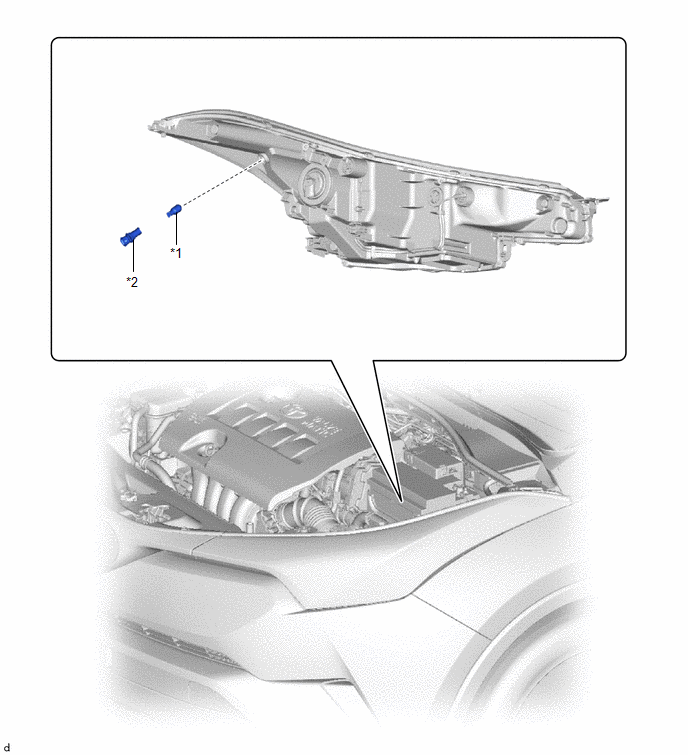

ILUSTRACIÓN

BOMBILLA DE LA LUZ DE POSICIÓN LATERAL DELANTERA

ZÓCALO DE LA LUZ DE POSICIÓN LATERAL DELANTERA

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA LA BOMBILLA DE LA LUZ DE POSICIÓN LATERAL DELANTERA

(a) Desconecte el conector.

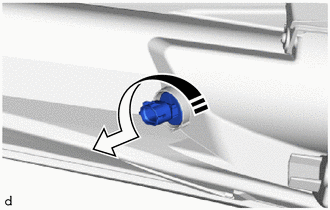

(b) Gire el zócalo de la luz de posición lateral delantera con la bombilla de la luz de posición lateral delantera en la dirección que indica la flecha mostrada en la ilustración y quítelos como si se tratase de una unidad.

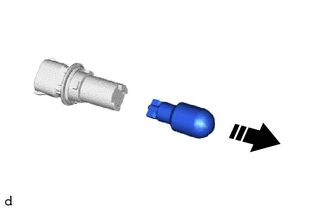

Extraiga en este sentido

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE LA BOMBILLA DE LA LUZ DE POSICIÓN LATERAL DELANTERA

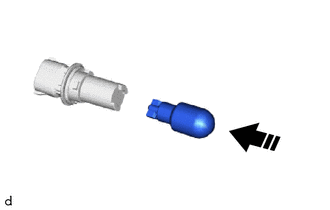

(a) Instale la bombilla de la luz de posición lateral delantera en el zócalo.

Coloque en este sentido

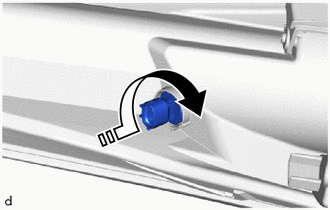

(b) Gire el zócalo de la luz de posición lateral delantera con la bombilla de la luz de posición lateral delantera, como se muestra en la ilustración, para instalarlos como una unidad.

Coloque en este sentido
