Toyota CH-R Manual de Taller: Bombilla De La Luz De Posición Lateral Trasera

Toyota CH-R Manual de Taller / Mantenimiento / Bombilla De La Luz De Posición Lateral Trasera

Componentes

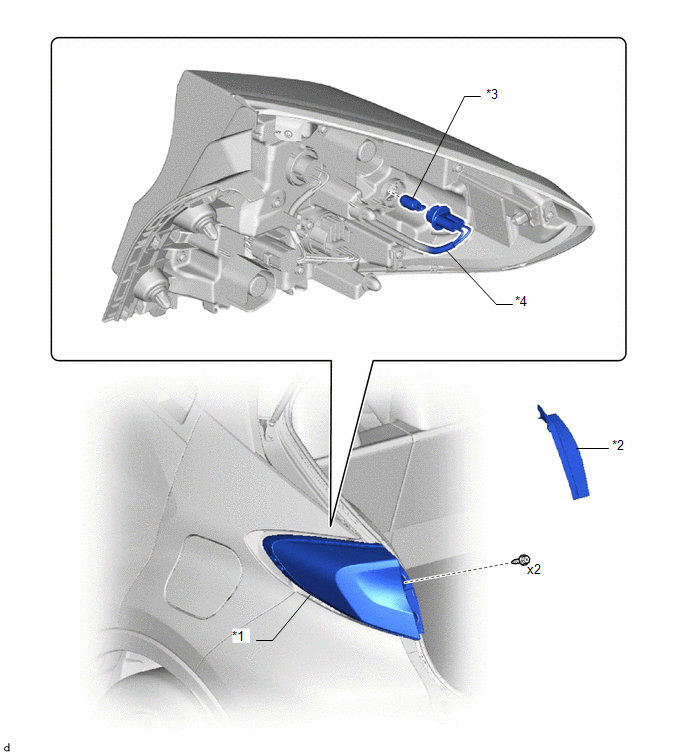

COMPONENTES

ILUSTRACIÓN

*1

CONJUNTO DE LAS LUCES COMBINADAS TRASERAS

*2

CUBIERTA DE LAS LUCES COMBINADAS TRASERAS

*3

BOMBILLA DE LA LUZ DE POSICIÓN LATERAL TRASERA

*4

ZÓCALO Y CABLE DE LAS LUCES COMBINADAS TRASERAS

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA LA CUBIERTA DE LAS LUCES COMBINADAS TRASERAS

Haga clic aquí

2. QUITE EL CONJUNTO DE LAS LUCES COMBINADAS TRASERAS

Haga clic aquí

3. EXTRAIGA LA BOMBILLA DE LA LUZ DE POSICIÓN LATERAL TRASERA

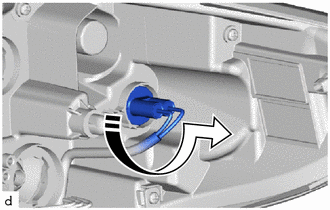

(a) Gire el zócalo y el cable de las luces combinadas traseras con la bombilla de la luz de posición lateral trasera, como se muestra en la ilustración, y desconéctelos como si se tratase de una unidad.

Extraiga en este sentido

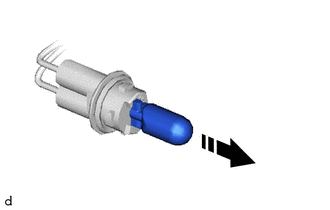

(b) Extraiga la bombilla de la luz de posición lateral trasera del zócalo y el cable de las luces combinadas traseras.

Extraiga en este sentido

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE LA BOMBILLA DE LA LUZ DE POSICIÓN LATERAL TRASERA

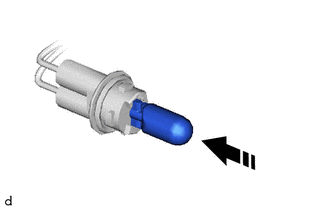

(a) Instale la bombilla de la luz de posición lateral trasera en el zócalo y el cable de las luces combinadas traseras.

Coloque en este sentido

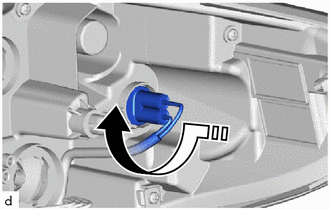

(b) Gire el zócalo y el cable de las luces combinadas traseras con la bombilla de la luz de posición lateral trasera, como se muestra en la ilustración, y conéctelos como si se tratase de una unidad.

Coloque en este sentido

2. COLOQUE LAS LUCES COMBINADAS TRASERAS

Haga clic aquí

3. COLOQUE LA CUBIERTA DE LAS LUCES COMBINADAS TRASERAS

Haga clic aquí
