EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

A continuación se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación del conjunto del brazo de control superior trasero.

Procedimientos necesarios tras extraer/instalar/sustituir las piezas

Pieza sustituida o procedimiento realizado

Procedimiento necesario

Efectos/funciones inoperativas cuando no se llevan a cabo los procedimientos necesarios

Vinculado

Ajuste de la alineación de las ruedas traseras

  1. Borre los datos de calibración a cero.
  2. Lleve a cabo la calibración a cero del sensor de velocidad de derrape y aceleración.
  • Se almacenan los DTC
  • El indicador de advertencia ABS se enciende
  • Se enciende el indicador luminoso de deslizamiento
  • Avería o funcionamiento desactivado del VSC

Extracción/instalación del subconjunto izquierdo del sensor trasero de regulación de altura*1

Inicialice el subconjunto de la ECU del faro izquierdo

Sistema automático de regulación del nivel del haz de los faros

Suspensión, neumáticos, etc.

(La altura del vehículo cambia debido a la suspensión o a la sustitución los neumáticos)*1

La fuga de gas del sistema de escape está reparada

Inspección después de la reparación

  • Ralentí deficiente, etc.
  • Función de arranque del motor, etc.

  • *1: Con sensor de regulación de altura

ADVERTENCIA:

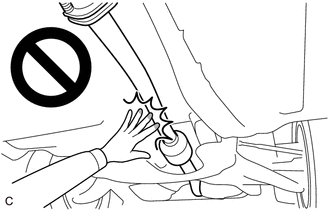

Para evitar quemaduras, no toque el motor, el tubo de escape ni cualquier otro componente cuya temperatura sea alta mientras el motor esté caliente.

PROCEDIMIENTO

1. EXTRAIGA EL SUBCONJUNTO DEL ELEMENTO DE SUSPENSIÓN TRASERA

Haga clic aquí

2. EXTRAIGA EL CONJUNTO DEL BRAZO DE CONTROL SUPERIOR TRASERO IZQUIERDO

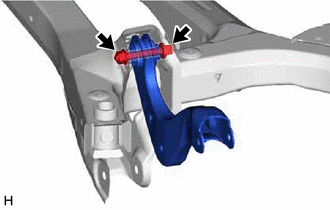

(a) Extraiga el perno, la tuerca y conjunto del brazo de control superior trasero izquierdo del subconjunto del elemento de la suspensión trasera.

AVISO:

No gire la tuerca, ya que tiene un tope propio. Afloje el perno con la tuerca fijada.

3. EXTRAIGA EL CONJUNTO TRASERO DERECHO DEL BRAZO DE CONTROL SUPERIOR

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.
