Toyota CH-R Manual de Taller: Instalación

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL CONJUNTO SUPERIOR IZQUIERDO DEL BRAZO DE CONTROL TRASERO

(a) Instale provisionalmente el conjunto del brazo de control superior trasero izquierdo en el subconjunto del elemento de la suspensión trasera con el perno y la tuerca.

AVISO:

  • No gire la tuerca, ya que tiene un tope propio. Apriete el perno con la tuerca fijada.
  • Inserte el perno con el extremo roscado orientado hacia la parte delantera del vehículo.

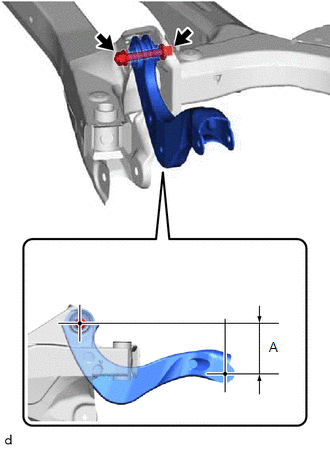

(b) Coloque el conjunto del brazo de control superior trasero izquierdo tal y como se muestra en la ilustración.

Longitud de referencia (A):

17.9 mm (0.705 pulg.)

(c) Apriete totalmente el perno.

Torque:

73 N·m {744 kgf·cm, 54 ft·lbf}

AVISO:

No gire la tuerca, ya que tiene un tope propio. Apriete el perno con la tuerca fijada.

2. COLOQUE EL CONJUNTO TRASERO DERECHO DEL BRAZO DE CONTROL SUPERIOR

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

3. INSTALE EL SUBCONJUNTO DEL ELEMENTO DE SUSPENSIÓN TRASERA

Haga clic aquí
