COMPONENTES

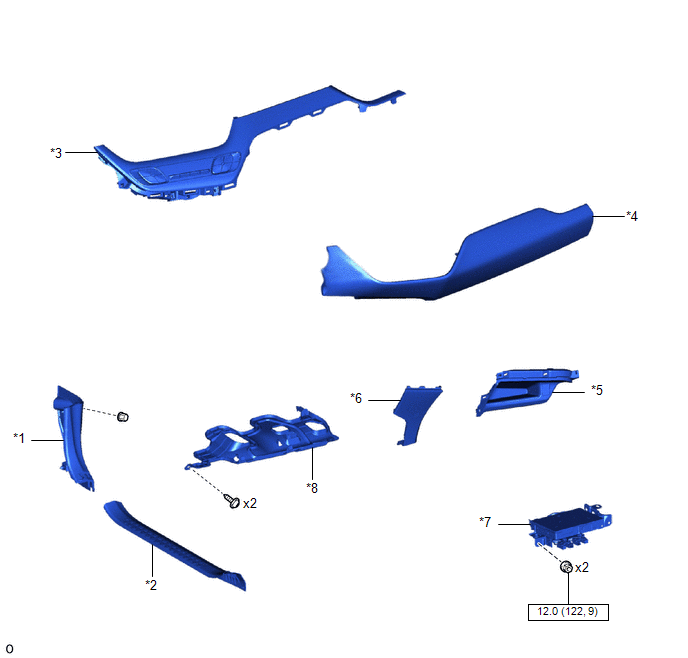

ILUSTRACIÓN
|
		 *1  |

		 PLACA DE GUARNICIÓN DEL LADO IZQUIERDO DEL CUBRETABLEROS  |

		 *2  |

		 ESTRIBO DE LA PUERTA DELANTERA IZQUIERDA  |

|
		 *3  |

		 SUBCONJUNTO DEL PANEL CENTRAL INFERIOR DE ACABADO DEL GRUPO DE INSTRUMENTOS  |

		 *4  |

		 CONJUNTO DEL EMBELLECEDOR DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS  |

|
		 *5  |

		 CONJUNTO DE LA CAJA DEL PANEL DE INSTRUMENTOS  |

		 *6  |

		 MOLDURA DE ACABADO CENTRAL DE LA PARTE INFERIOR DEL PANEL DE INSTRUMENTOS  |

|
		 *7  |

		 ECU DE NAVEGACIÓN CON SOPORTE  |

		 *8  |

		 SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS N° 1  |

		   |

		 N*m (kgf*cm, lbf*pi.): Par de apriete especificado  |

		 -  |

		 -  |

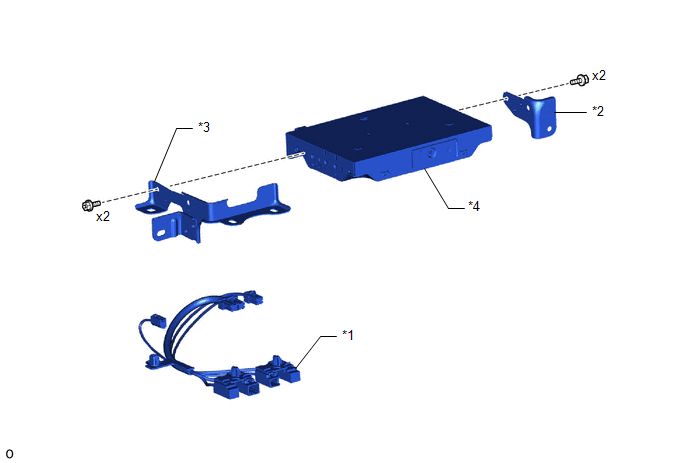

ILUSTRACIÓN
|
		 *1  |

		 SUBCONJUNTO DEL CABLE DE LA ANTENA  |

		 *2  |

		 SOPORTE DE LA ECU DE NAVEGACIÓN N° 1  |

|
		 *3  |

		 SOPORTE DE LA ECU DE NAVEGACIÓN N° 2  |

		 *4  |

		 ECU DE NAVEGACIÓN  |
