Toyota CH-R Manual de Taller: Extracción

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL EMBELLECEDOR DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS

Haga clic aquí

2. EXTRAIGA EL ESTRIBO DE LA PUERTA DELANTERA IZQUIERDA

Haga clic aquí

3. EXTRAIGA LA PLACA DE GUARNICIÓN DEL LADO IZQUIERDO DEL CUBRETABLEROS

Haga clic aquí

4. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS N° 1

Haga clic aquí

5. EXTRAIGA LA MOLDURA DE ACABADO CENTRAL DE LA PARTE INFERIOR DEL PANEL DE INSTRUMENTOS

Haga clic aquí

6. EXTRAIGA EL CONJUNTO DE LA CAJA DEL PANEL DE INSTRUMENTOS

Haga clic aquí

7. EXTRAIGA EL SUBCONJUNTO DE LA MOLDURA DE ACABADO CENTRAL INFERIOR DEL GRUPO DE INSTRUMENTOS

Haga clic aquí

8. EXTRAIGA LA ECU DE NAVEGACIÓN CON SOPORTE

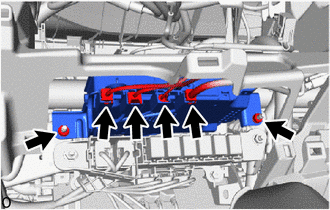

(a) Desconecte los 4 conectores.

(b) Quite las 2 tuercas y extraiga la ECU de navegación con el soporte.

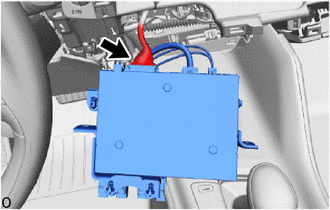

(c) Desconecte el conector para extraer la ECU de navegación con el soporte.

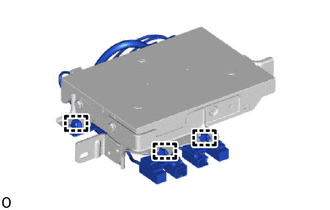

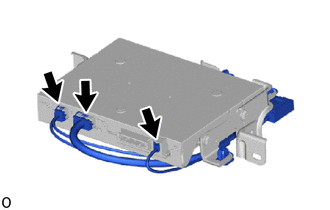

9. EXTRAIGA EL SUBCONJUNTO DEL CABLE DE LA ANTENA

(a) Desconecte los 3 conectores.

(b) Desenganche las abrazaderas para extraer el subconjunto del cable de la antena.

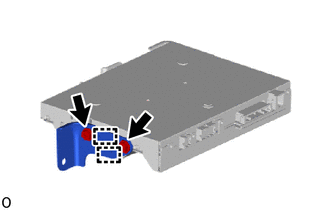

10. EXTRAIGA EL SOPORTE DE LA ECU DE NAVEGACIÓN N° 1

(a) Quite los 2 pernos.

(b) Desenganche las guías para extraer el soporte de la ECU de navegación n° 1 de la ECU de navegación.

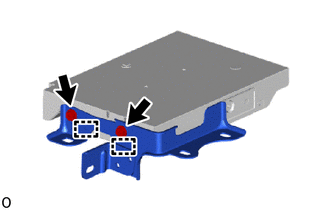

11. EXTRAIGA EL SOPORTE DE LA ECU DE NAVEGACIÓN N° 2

(a) Quite los 2 pernos.

(b) Desenganche las guías para extraer el soporte de la ECU de navegación n° 2 de la ECU de navegación.
