Toyota CH-R Manual de Taller: Instalación

INSTALACIÓN

PROCEDIMIENTO

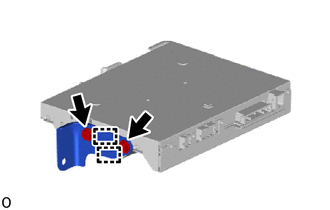

1. INSTALE EL SOPORTE DE LA ECU DE NAVEGACIÓN N° 2

(a) Enganche las guías para instalar temporalmente el soporte de la ECU de navegación n° 2.

(b) Instale el soporte de la ECU de navegación n° 2 con los 2 pernos en la ECU de navegación.

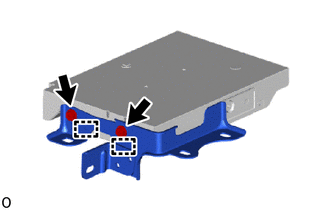

2. INSTALE EL SOPORTE DE LA ECU DE NAVEGACIÓN N° 1

(a) Enganche las guías para instalar temporalmente el soporte de la ECU de navegación n° 1.

(b) Instale el soporte de la ECU de navegación n° 1 con los 2 pernos en la ECU de navegación.

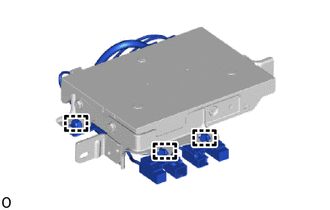

3. INSTALE EL SUBCONJUNTO DEL CABLE DE LA ANTENA

(a) Enganche las abrazaderas para colocar el subconjunto del cable de la antena.

(b) Conecte los 3 conectores.

4. COLOQUE LA ECU DE NAVEGACIÓN CON SOPORTE

(a) Conecte el conector.

(b) Instale la ECU de navegación con soporte con las 2 tuercas.

Torque:

12.0 N·m {122 kgf·cm, 9 ft·lbf}

(c) Conecte los 4 conectores.

5. INSTALE EL SUBCONJUNTO DE LA MOLDURA DE ACABADO CENTRAL INFERIOR DEL GRUPO DE INSTRUMENTOS

Haga clic aquí

6. INSTALE EL CONJUNTO DE LA CAJA DEL PANEL DE INSTRUMENTOS

Haga clic aquí

7. INSTALE LA MOLDURA DE ACABADO CENTRAL DE LA PARTE INFERIOR DEL PANEL DE INSTRUMENTOS

Haga clic aquí

8. INSTALE EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS N° 1

Haga clic aquí

9. INSTALE LA PLACA DE GUARNICIÓN DEL LADO IZQUIERDO DEL CUBRETABLEROS

Haga clic aquí

10. INSTALE EL ESTRIBO DE LA PUERTA DELANTERA IZQUIERDA

Haga clic aquí

11. INSTALE EL CONJUNTO DEL EMBELLECEDOR DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS

Haga clic aquí
