Toyota CH-R Manual de Taller: InspecciÓn

Toyota CH-R Manual de Taller / Asientos / CalefacciÓn Del Respaldo Del Asiento Delantero / InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DE LA CALEFACCIÓN DEL RESPALDO DEL ASIENTO DELANTERO IZQUIERDO

(a) Fabricados por TMC:

(1) Verifique la resistencia.

  1. Mida la resistencia según los valores de la siguiente tabla.

    Resistencia estándar:

    Conexión del tester

    Estado

    Valor especificado

    1 - 2

    Temperatura de la calefacción del asiento de 20°C (68°F)

    3.11 a 3.73 Ω

    Si el resultado no es el especificado, sustituya el conjunto de la calefacción del respaldo del asiento delantero izquierdo.

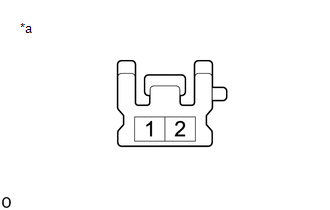

*a

Componente no conectado al mazo de cables

(Conjunto de la calefacción del respaldo del asiento delantero izquierdo)

(b) Fabricados por TMMT:

(1) Verifique la resistencia.

  1. Mida la resistencia según los valores de la siguiente tabla.

    Resistencia estándar:

    Conexión del tester

    Estado

    Valor especificado

    1 - 2

    Temperatura de la calefacción del asiento de 20°C (68°F)

    2.59 a 3.15 Ω

    Si el resultado no es el especificado, sustituya el conjunto de la calefacción del respaldo del asiento delantero izquierdo.

*a

Componente no conectado al mazo de cables

(Conjunto de la calefacción del respaldo del asiento delantero izquierdo)

2. INSPECCIONE EL CONJUNTO DE LA CALEFACCIÓN DEL RESPALDO DEL ASIENTO DELANTERO DERECHO

(a) Fabricados por TMC:

(1) Verifique la resistencia.

  1. Mida la resistencia según los valores de la siguiente tabla.

    Resistencia estándar:

    Conexión del tester

    Estado

    Valor especificado

    1 - 2

    Temperatura de la calefacción del asiento de 20°C (68°F)

    3.11 a 3.73 Ω

    Si el resultado no es el especificado, sustituya el conjunto de la calefacción del respaldo del asiento delantero derecho.

*a

Componente no conectado al mazo de cables

(Conjunto de la calefacción del respaldo del asiento delantero derecho)

(b) Fabricados por TMMT:

(1) Verifique la resistencia.

  1. Mida la resistencia según los valores de la siguiente tabla.

    Resistencia estándar:

    Conexión del tester

    Estado

    Valor especificado

    1 - 2

    Temperatura de la calefacción del asiento de 20°C (68°F)

    2.59 a 3.15 Ω

    Si el resultado no es el especificado, sustituya el conjunto de la calefacción del respaldo del asiento delantero derecho.

*a

Componente no conectado al mazo de cables

(Conjunto de la calefacción del respaldo del asiento delantero derecho)
