Toyota CH-R Manual de Taller: Componentes

COMPONENTES

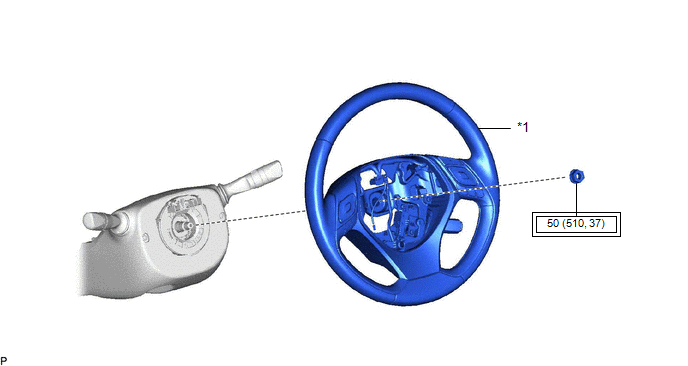

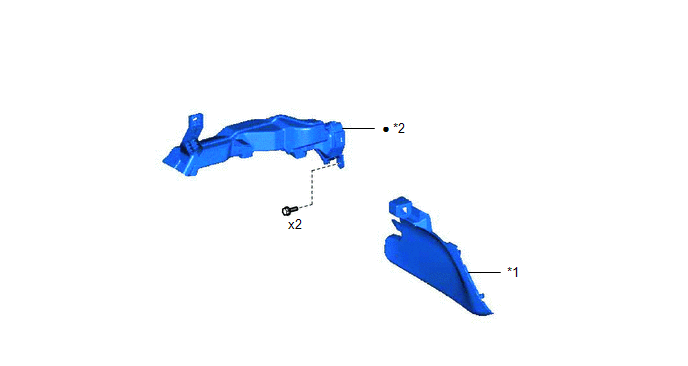

ILUSTRACIÓN

*1

CONJUNTO DEL VOLANTE

-

-

Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.)

-

-

ILUSTRACIÓN

*1

ENCASTRE DE LA CAJA DE LA CONSOLA

*2

CONDUCTO DE AIRE N° 1

Pieza no reutilizable

-

-

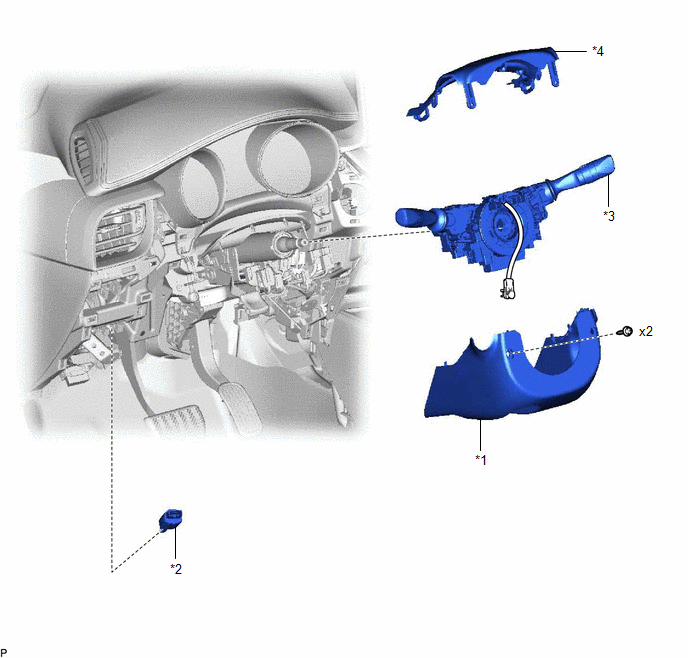

ILUSTRACIÓN

*1

SUBCONJUNTO DE LA CUBIERTA INFERIOR DE LA COLUMNA DE DIRECCIÓN

*2

CONJUNTO DEL INTERRUPTOR DE LAS LUCES DE FRENO

*3

CONJUNTO DEL INTERRUPTOR DE LOS INTERMITENTES CON SUBCONJUNTO DEL CABLE ESPIRAL

*4

CUBIERTA SUPERIOR DE LA COLUMNA DE DIRECCIÓN

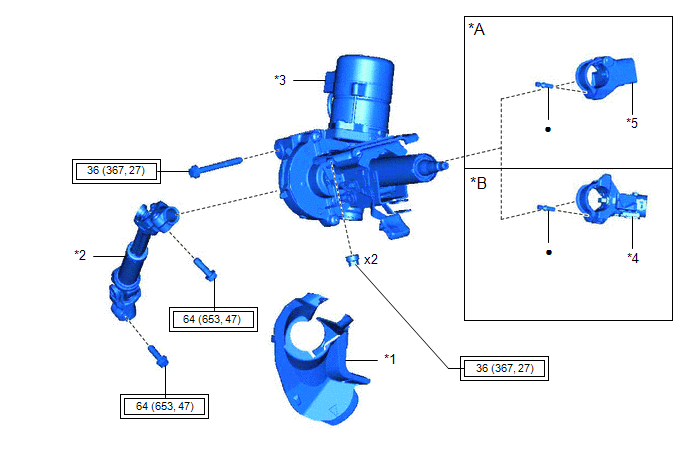

ILUSTRACIÓN

*A

Con sistema de llave inteligente

*B

Sin sistema de llave inteligente

*1

HOJA SILENCIADORA DE LA CUBIERTA DEL ORIFICIO DE LA COLUMNA

*2

CONJUNTO DEL EJE INTERMEDIO DE LA DIRECCIÓN N° 2

*3

CONJUNTO DE LA COLUMNA DE DIRECCIÓN

*4

CONJUNTO DEL SOPORTE SUPERIOR DE LA COLUMNA DE DIRECCIÓN CON INTERRUPTOR

*5

CONJUNTO DEL ACTUADOR DEL MECANISMO DE BLOQUEO DE LA DIRECCIÓN

-

-

Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.)

Pieza no reutilizable

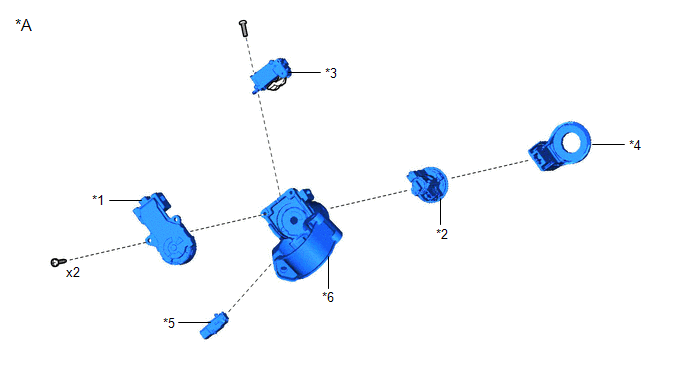

ILUSTRACIÓN

*A

Sin sistema de llave inteligente

-

-

*1

CONJUNTO DEL INTERRUPTOR DE ENCENDIDO O DEL MOTOR DE ARRANQUE

*2

CONJUNTO DEL CILINDRO DE LA CERRADURA DEL INTERRUPTOR DE ENCENDIDO

*3

SOLENOIDE DE INTERBLOQUEO DE LA LLAVE

*4

BOBINA DE LA LLAVE TRANSMISORA

*5

CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DE DESBLOQUEO

*6

CONJUNTO DEL SOPORTE SUPERIOR DE LA COLUMNA DE DIRECCIÓN

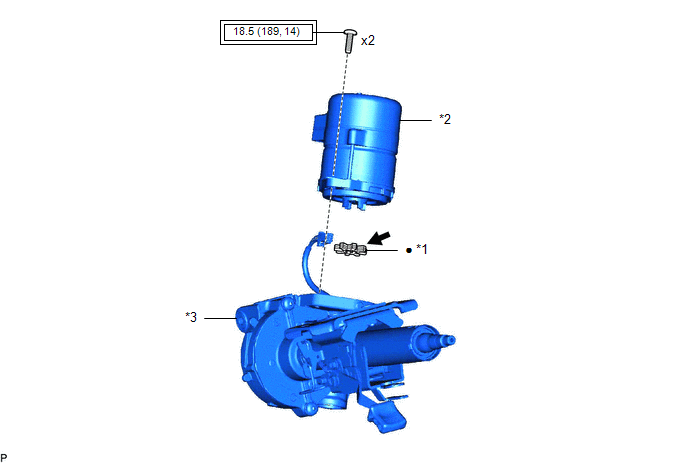

ILUSTRACIÓN

*1

AMORTIGUADOR DEL EJE DEL MOTOR DE LA SERVODIRECCIÓN ELÉCTRICA

*2

CONJUNTO DE LA ECU DE LA SERVODIRECCIÓN

*3

SUBCONJUNTO DE LA COLUMNA DE LA SERVODIRECCIÓN ELÉCTRICA

-

-

Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.)

Pieza no reutilizable

Grasa

-

-

    Conjunto De La Columna De DirecciÓn
    ...

    ExtracciÓn
    EXTRACCIÓN PRECAUCIÓN / AVISO / OBSERVACIÓN Los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de retirar, instalar o sustituir pieza ...
