Toyota CH-R Manual de Taller / DistribuciÓn De La Electricidad / Ecu Principal De La CarrocerÍa / Componentes

COMPONENTES

ILUSTRACIÓN

*A

Excepto para vehículos diseñados para climas fríos

*B

Para vehículos diseñados para climas fríos

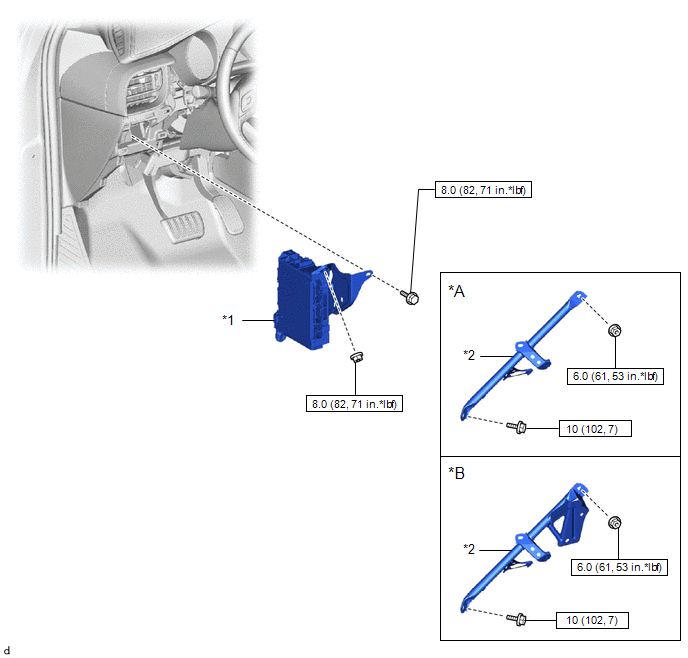

*1

CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS CON ECU PRINCIPAL DE LA CARROCERÍA

*2

SUBCONJUNTO DEL REFUERZO DEL PANEL DE INSTRUMENTOS AL CUBRETABLEROS N° 3

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

ILUSTRACIÓN

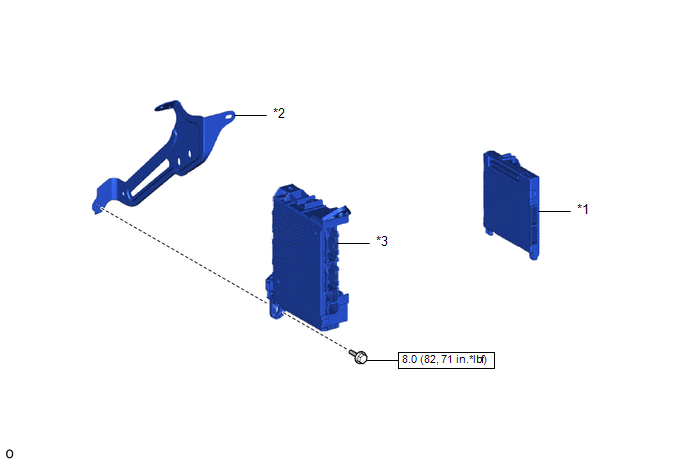

*1

ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)

*2

SOPORTE DE LA ABRAZADERA DEL MAZO DE CABLES

*3

CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-
