Toyota CH-R Manual de Taller: ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

Los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de retirar, instalar o sustituir piezas durante la extracción/Instalación del subconjunto de la servodirección eléctrica se muestran a continuación.

Procedimiento necesario tras extraer/instalar/sustituir las piezas

Procedimiento o pieza de sustitución

Procedimientos necesarios

Efectos/inoperante al no llevarse a cabo

Vinculado

Desconecte el cable del terminal negativo de la batería

Inicialice el mecanismo de bloqueo de la puerta trasera

Sistema eléctrico del cierre centralizado de puertas

Memorice el punto muerto del ángulo de dirección

Sistema de aviso de cambio involuntario de carril (con control de la dirección)

Sistema de seguridad anticolisión

Subconjunto de la columna de servodirección eléctrica

Calibración al punto cero del sensor de par de apriete

  • Se almacenan los DTC
  • El indicador de advertencia EPS se enciende

PROCEDIMIENTO

1. MEDIDAS DE PRECAUCIÓN

Haga clic aquí

2. ALINEE LAS RUEDAS DELANTERAS RECTAS HACIA ADELANTE

3. EXTRAIGA EL CONJUNTO DEL BOTÓN DEL CLAXON

Haga clic aquí

4. EXTRAIGA EL CONJUNTO DEL VOLANTE

Haga clic aquí

5. EXTRAIGA EL CONJUNTO INFERIOR DEL AIRBAG DEL PANEL DE INSTRUMENTOS N° 1

Haga clic aquí

6. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DE LA COLUMNA DE DIRECCIÓN

AVISO:

Si extrae el subconjunto de la cubierta inferior de la columna de dirección en el orden incorrecto, las piezas se romperán.

(a) Suelte la palanca de inclinación y extensión y extienda y baje completamente el conjunto de la columna de dirección.

(b) Bloque la palanca de la inclinación y extensión.

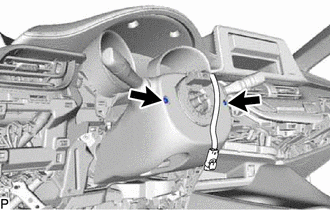

(c) Quite los 2 tornillos.

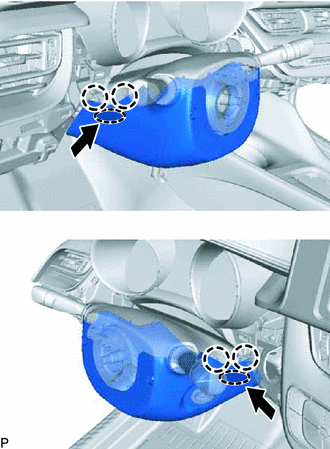

(d) Presione la cubierta superior de la columna de dirección y desenganche las 4 garras como se muestra en la ilustración.

Área de presión

Empujar

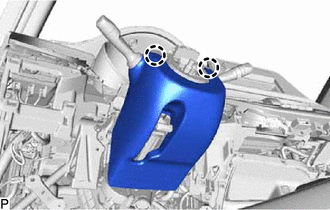

(e) Desenganche las 2 garras.

(f) Suelte la palanca de inclinación y extensión y extienda y eleve completamente el conjunto de la columna de dirección.

(g) Bloque la palanca de la inclinación y extensión.

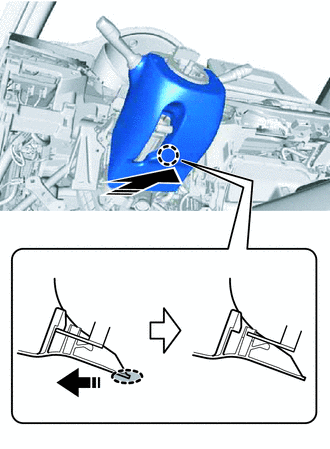

(h) Tire del subconjunto de la cubierta inferior de la columna de dirección hacia la parte trasera del vehículo para desenganchar la garra y extraer el subconjunto de la cubierta inferior de la columna de dirección.

Colocar mano aquí

Extraiga en este sentido

7. EXTRAIGA LA CUBIERTA SUPERIOR DE LA COLUMNA DE DIRECCIÓN

(a) Suelte la palanca de inclinación y extensión y extienda y baje completamente el conjunto de la columna de dirección.

(b) Bloque la palanca de la inclinación y extensión.

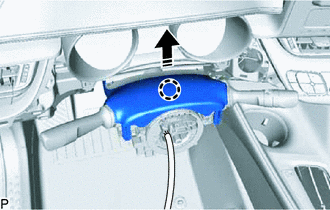

(c) Desenganche la garra y separe la cubierta superior de la columna de dirección.

Extraiga en este sentido

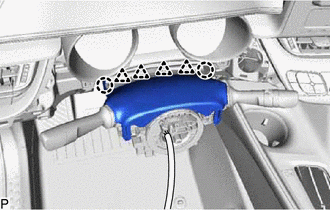

(d) Desenganche los 4 clips y las 2 garras para extraer la cubierta superior de la columna de dirección.

8. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DE LOS INTERMITENTES CON EL SUBCONJUNTO DEL CABLE ESPIRAL

AVISO:

  • No sustituya el subconjunto del cable espiral con sensor con la batería conectada y con el interruptor de encendido en posición ON.
  • No gire el subconjunto del cable espiral con sensor sin el conjunto del volante instalado con la batería conectada y el interruptor de encendido en la posición ON.
  • Asegúrese de que el conjunto del volante está instalado y alineado recto al inspeccionar el sensor de dirección.

(a) Desconecte cada conector del conjunto del interruptor de los intermitentes con el subconjunto del cable espiral.

Extraiga en este sentido

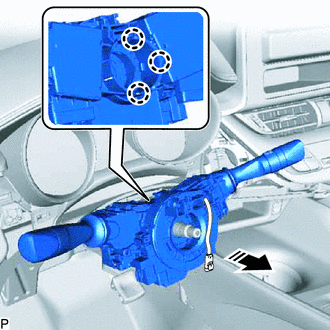

(b) Desenganche las 3 garras y extraiga el conjunto del interruptor de los intermitentes con el subconjunto del cable espiral del conjunto de la columna de dirección.

9. EXTRAIGA EL ENCASTRE DE LA CAJA DE LA CONSOLA

Haga clic aquí

10. EXTRAIGA EL CONDUCTO DE AIRE N° 1

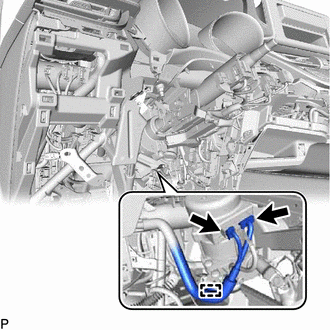

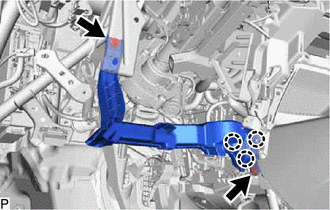

(a) Quite los 2 pernos.

(b) Desenganche las 3 garras y extraiga el ducto de aire n° 1.

11. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DE LAS LUCES DE FRENO

Haga clic aquí

12. EXTRAIGA LA HOJA SILENCIADORA DE LA CUBIERTA DEL ORIFICIO DE LA COLUMNA

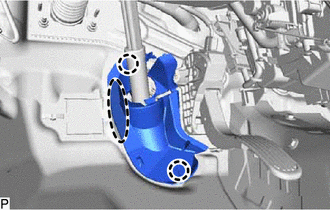

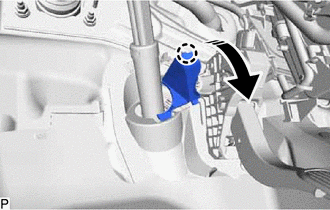

(a) Desenganche la garra y abra la hoja silenciadora de la tapa del orificio de la columna.

(b) Desenganche las 2 garras para extraer la hoja silenciadora de la tapa del orificio de la columna.

Colocar mano aquí

13. DESCONECTE EL CONJUNTO DEL EJE INTERMEDIO DE DIRECCIÓN N° 2

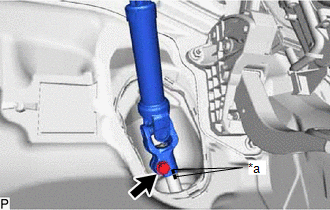

(a) Realice marcas de correspondencia en el conjunto del eje intermedio de dirección n° 2 y el conjunto del engranaje de dirección.

*a

Marca de correspondencia

(b) Extraiga el perno.

(c) Separe el conjunto del eje intermedio de la dirección n° 2 del conjunto del engranaje de dirección.

14. EXTRAIGA EL CONJUNTO DEL EJE INTERMEDIO DE DIRECCIÓN N° 2

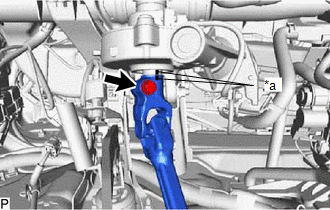

(a) Coloque marcas de correspondencia en el conjunto del eje intermedio de dirección n° 2 y el conjunto de la columna de dirección.

*a

Marca de correspondencia

(b) Extraiga el perno.

(c) Saque conjunto del eje intermedio de dirección n° 2.

15. EXTRAIGA EL CONJUNTO DE LA COLUMNA DE DIRECCIÓN

(a) Desconecte los 2 conectores de la ECU de la servodirección.

(b) Desenganche la abrazadera del mazo de cables de la ECU de la servodirección.

(c) Desconecte todos los conectores y desenganche cada abrazadera del conjunto de la columna de dirección.

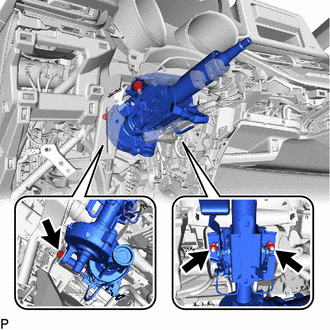

(d) Quite el perno y las 2 tuercas, y extraiga el conjunto de la columna de dirección.

    Componentes
    COMPONENTES ILUSTRACIÓN *1 CONJUNTO DEL VOLANTE - - Par de apriete para "áreas principales que afectan al rendimiento b ...

    Desmontaje
    DESMONTAJE PRECAUCIÓN / AVISO / OBSERVACIÓN AVISO: No deje caer el conjunto de la ECU de la servodirección, no lo golpee con las herramientas ni lo someta a golpes. Si el conjunt ...
