Toyota CH-R Manual de Taller: Relé
InspecciÓn En El VehÍculo
INSPECCIÓN EN EL VEHÍCULO
PROCEDIMIENTO
1. INSPECCIONE EL RELÉ DEL CALENTADOR DE PTC
(a) Verifique la resistencia.
(1) Mida la resistencia según los valores de la siguiente tabla.
|

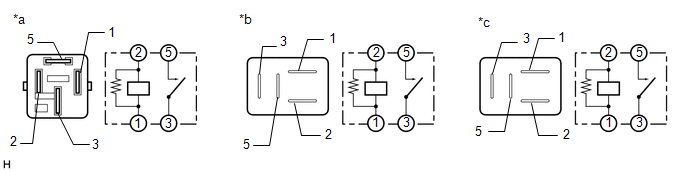

*a |
Componente no conectado al mazo de cables (PTC HTR N° 1) |
*b |
Componente no conectado al mazo de cables (PTC HTR N° 2) |
|
*c |
Componente no conectado al mazo de cables (PTC HTR N° 3) |
- |
- |
Resistencia estándar:
|
Conexión del tester |
Estado |
Valor especificado |
|---|---|---|
|
3 - 5 |
No se aplica la tensión de la batería a los terminales 1 y 2 |
10 kΩ o superior |
|
3 - 5 |
Tensión de la batería aplicada entre los terminales 1 y 2 |
Inferior a 1 Ω |
Si el resultado no es el especificado, sustituya el relé del calentador de PTC.
Sustitución
SUSTITUCIÓN
PROCEDIMIENTO
1. RECUPERE EL REFRIGERANTE DEL SISTEMA DE REFRIGERACIÓN
(a) Arranque el motor.
(b) Haga funcionar el compresor en las condiciones que se enumeran a continuación:
...
Resistor Del Soplador
Componentes
COMPONENTES
ILUSTRACIÓN
*A
Para tipo único
-
-
*1
RESISTOR DEL SOPLADOR
*2
SUBCONJUNT ...
