Toyota CH-R Manual de Taller: Pila Del Transmisor (sin Sistema De Llave Inteligente)

Toyota CH-R Manual de Taller / Mantenimiento / Pila Del Transmisor (sin Sistema De Llave Inteligente)

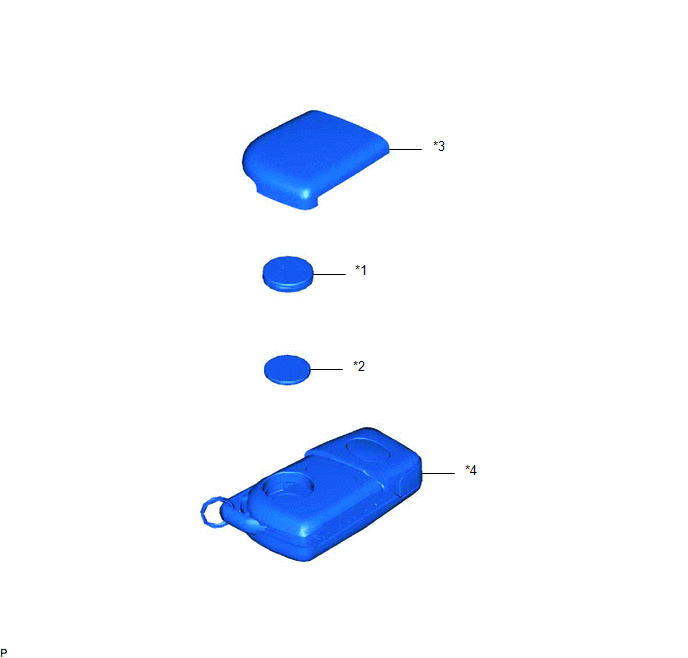

Componentes

COMPONENTES

ILUSTRACIÓN

*1

EMPAQUETADURA DEL TRANSMISOR DE CONTROL DE LAS PUERTAS

*2

PILA DEL TRANSMISOR

*3

CUBIERTA DEL ALOJAMIENTO DEL TRANSMISOR

*4

ALOJAMIENTO DEL TRANSMISOR

ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Tome las máximas precauciones cuando manipule estos componentes electrónicos de precisión.

PROCEDIMIENTO

1. EXTRAIGA LA CUBIERTA DEL ALOJAMIENTO DEL TRANSMISOR

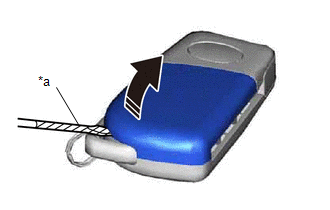

(a) Utilice un destornillador con la punta envuelta en cinta protectora para extraer la cubierta del alojamiento del transmisor, como se muestra en la ilustración.

*a

Cinta protectora

Extraiga en este sentido

AVISO:

No aplique excesiva fuerza al levantar la cubierta del alojamiento del transmisor.

2. EXTRAIGA LA EMPAQUETADURA DEL TRANSMISOR DE CONTROL DE LAS PUERTAS

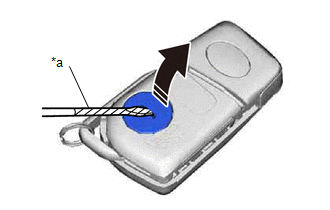

(a) Utilice un destornillador con la punta envuelta en cinta protectora para extraer la empaquetadura del transmisor de control de las puertas, como se muestra en la ilustración.

*a

Cinta protectora

Extraiga en este sentido

3. EXTRAIGA LA PILA DEL TRANSMISOR

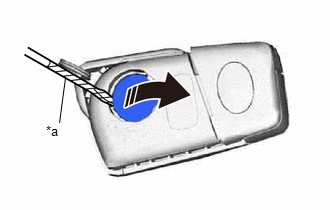

(a) Utilice un destornillador con la punta envuelta en cinta protectora para extraer la batería del transmisor, como se muestra en la ilustración.

*a

Cinta protectora

Extraiga en este sentido

AVISO:

  • No presione los terminales con los dedos.
  • No ejerza demasiada fuerza para sacar la pila del transmisor ya que los terminales podrían resultar dañados.
  • No toque la pila del transmisor con las manos mojadas. La humedad puede hacer que se oxide.
  • No toque ni mueva los componentes del interior del transmisor. Podría afectar al funcionamiento.
  • Cuando sustituya el transmisor de la batería, antes de comenzar una operación, elimine la electricidad estática que se ha formado en la carrocería tocando, por ejemplo, el transmisor eléctrico del vehículo para evitar que resulte dañado.

InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Tome las máximas precauciones cuando manipule estos componentes electrónicos de precisión.

PROCEDIMIENTO

1. INSTALE LA PILA DEL TRANSMISOR

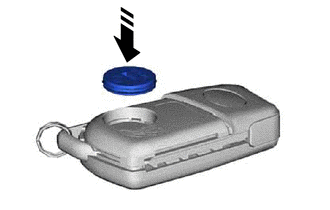

(a) Coloque una pila del transmisor nueva con el polo positivo (+) hacia arriba, como se muestra en la ilustración.

Coloque en este sentido

AVISO:

  • No tuerza el electrodo de la pila del transmisor al instalarla.
  • Mantenga el interior de la cubierta del alojamiento del transmisor sin polvo ni aceite.
  • Cuando sustituya el transmisor de la batería, antes de comenzar una operación, elimine la electricidad estática que se ha formado en la carrocería tocando, por ejemplo, el transmisor eléctrico del vehículo para evitar que resulte dañado.

2. INSTALE LA EMPAQUETADURA DEL TRANSMISOR DE CONTROL DE LAS PUERTAS

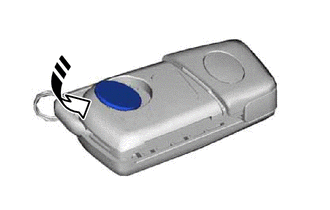

(a) Coloque la empaquetadura del transmisor de control de las puertas como se indica en la ilustración.

Coloque en este sentido

3. INSTALE LA CUBIERTA DEL ALOJAMIENTO DEL TRANSMISOR

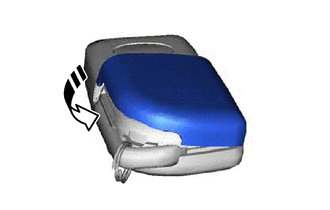

(a) Instale la cubierta del alojamiento del transmisor tal y como se muestra en la ilustración.

Coloque en este sentido
