Componentes
COMPONENTES

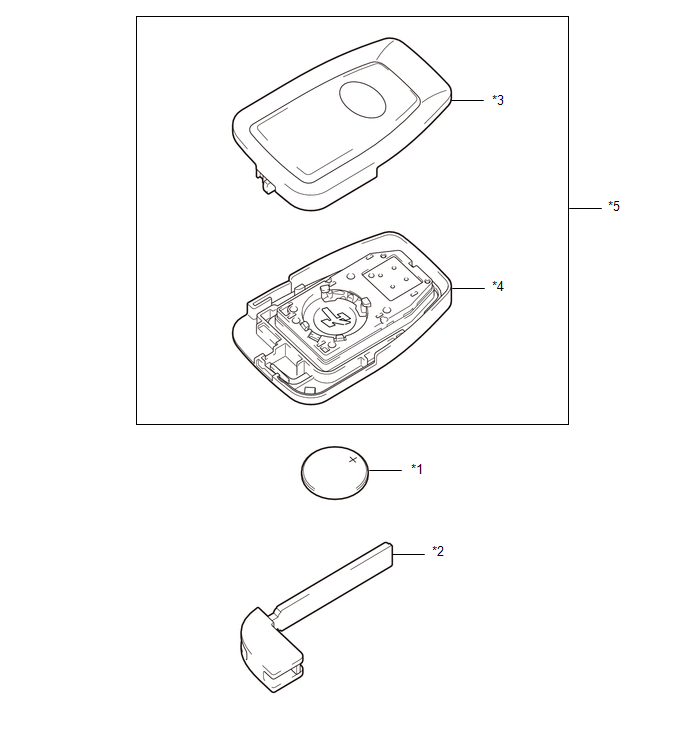

ILUSTRACIÓN
*1 |
PILA DEL TRANSMISOR |
*2 |
LLAVE MECÁNICA |
*3 |
CUBIERTA DEL ALOJAMIENTO DEL TRANSMISOR |
*4 |
ALOJAMIENTO DEL TRANSMISOR |
*5 |
CONJUNTO DEL ALOJAMIENTO DEL TRANSMISOR DE CONTROL DE LAS PUERTAS DE LA LLAVE INTELIGENTE |
- |
- |
ExtracciÓn
EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO:
Tome las máximas precauciones cuando manipule estos componentes electrónicos de precisión.
PROCEDIMIENTO
1. EXTRAIGA LA PILA DEL TRANSMISOR

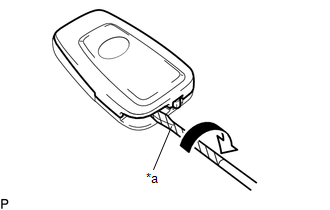

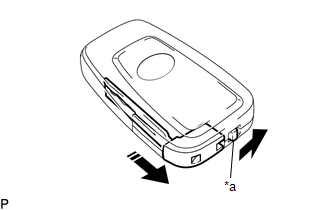

(a) Deslice la perilla de liberación del gancho y retire la llave mecánica como se muestra en la ilustración.
*a |
Perilla de liberación del gancho |
![]() |
Extraiga en este sentido |
(b) Levante la cubierta del alojamiento del transmisor haciendo palanca con un destornillador con la punta envuelta en cinta protectora. AVISO: No aplique excesiva fuerza al levantar la cubierta del alojamiento del transmisor. |
|

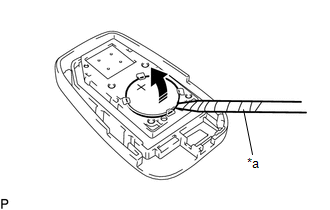

(c) Utilice un destornillador con la punta envuelta en cinta protectora para extraer la batería del transmisor, como se muestra en la ilustración.
AVISO:
*a |
Cinta protectora |
![]() |
Extraiga en este sentido |
InstalaciÓn
INSTALACIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO:
Tome las máximas precauciones cuando manipule estos componentes electrónicos de precisión.
PROCEDIMIENTO
1. INSTALE LA PILA DEL TRANSMISOR

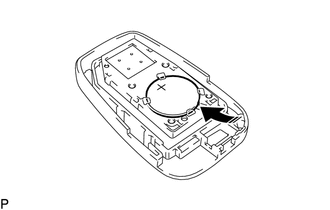

(a) Coloque una pila del transmisor nueva con el polo positivo (+) hacia arriba, como se muestra en la ilustración.
AVISO:
![]() |
Coloque en este sentido |

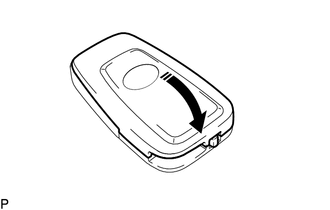

(b) Coloque la cubierta del alojamiento del transmisor presionándola como se indica en la ilustración.
![]() |
Coloque en este sentido |

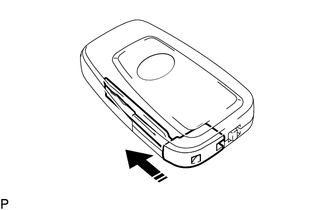

(c) Inserte la llave mecánica en el transmisor como se muestra en la ilustración.
![]() |
Coloque en este sentido |
(d) Pulse uno de los interruptores del transmisor y confirme que se enciende el LED.
OK:
El LED del transmisor se ilumina cuando se pulsa un interruptor.
