EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. MEDIDAS DE PRECAUCIÓN

Haga clic aquí

2. SUELTE EL FRENO DE ESTACIONAMIENTO

(a) Mueva la palanca de cambios hasta P.

(b) Coloque el interruptor de encendido en posición ON.

(c) Accione el conjunto del interruptor del freno de estacionamiento eléctrico para soltar el freno de estacionamiento.

OBSERVACIÓN:

Si el freno de estacionamiento no se suelta:

  • Fabricados por TMC:

    Haga clic aquí

  • Fabricados por TMMT:

    Haga clic aquí

(d) Apague el interruptor de encendido.

3. EXTRAIGA LA RUEDA TRASERA

Haga clic aquí

4. DESCONECTE EL CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO N° 2

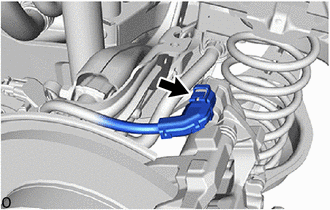

(a) Desconecte el conector del conjunto del cable del freno de estacionamiento n° 2 del conjunto del actuador del freno de estacionamiento.

AVISO:

  • Elimine la suciedad y las partículas extrañas sobre y alrededor del conector del conjunto del cable del freno de estacionamiento n° 2 antes de realizar esta operación.
  • No permita que entre agua, aceite o suciedad en el conector del conjunto del cable del freno de estacionamiento n° 2.

5. EXTRAIGA EL CONJUNTO DEL ACTUADOR DEL FRENO DE ESTACIONAMIENTO

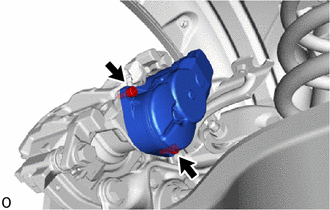

(a) Utilice una llave hexagonal de cubo de 5 mm parar retirar los 2 pernos y el conjunto del actuador del freno de estacionamiento del conjunto del cilindro del freno de disco trasero.

AVISO:

  • Asegúrese de que no hay fugas de líquido de frenos desde la parte trasera del conjunto del cilindro del freno de disco trasero.
  • Si se detecta alguna fuga de líquido de frenos, sustituya el conjunto del cilindro del freno de disco trasero.

(b) Extraiga la junta tórica del conjunto del cilindro del freno de disco trasero.
