INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DEL ACTUADOR DEL FRENO DE ESTACIONAMIENTO

(a) Inspección de funcionamiento del conjunto del actuador del freno de estacionamiento izquierdo

(1) Aplique tensión a los terminales del conjunto del actuador del freno de estacionamiento y compruebe si funciona como se especifica.

Resistencia estándar (izquierda):

Conexión del tester

Funcionamiento del actuador del freno de estacionamiento

Terminal positivo de la batería (+) -2 (MRL+)

Terminal negativo de la batería (-) -1 (MRL-)

Bloquear

Terminal positivo de la batería (+) -1 (MRL-)

Terminal negativo de la batería (-) -2 (MRL+)

Soltar

Si el resultado no es el especificado, sustituya el conjunto del actuador del freno de estacionamiento izquierdo.

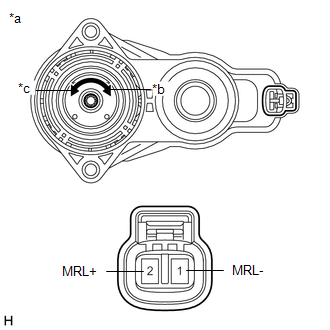

*a

Componente no conectado al mazo de cables

(Conjunto del actuador del freno de estacionamiento izquierdo)

*b

Bloquear

*c

Soltar

(b) Inspección de funcionamiento del conjunto del actuador del freno de estacionamiento derecho

(1) Aplique tensión a los terminales del conjunto del actuador del freno de estacionamiento y compruebe si funciona como se especifica.

Resistencia estándar (derecha):

Conexión del tester

Funcionamiento del actuador del freno de estacionamiento

Terminal positivo de la batería (+) -2 (MRR+)

Terminal negativo de la batería (-) -1 (MRR-)

Bloquear

Terminal positivo de la batería (+) -1 (MRR-)

Terminal negativo de la batería (-) -2 (MRR+)

Soltar

Si el resultado no es el especificado, sustituya el conjunto del actuador del freno de estacionamiento derecho.

*a

Componente no conectado al mazo de cables

(Conjunto del actuador del freno de estacionamiento derecho)

*b

Bloquear

*c

Soltar
    Extracción
    EXTRACCIÓN PRECAUCIÓN / AVISO / OBSERVACIÓN OBSERVACIÓN: Siga el mismo procedimiento en el lado derecho que en el izquierdo. El procedimiento siguiente es para el lado izquierdo. ...

    Instalación
    INSTALACIÓN PRECAUCIÓN / AVISO / OBSERVACIÓN OBSERVACIÓN: Siga el mismo procedimiento en el lado derecho que en el izquierdo. El procedimiento siguiente es para el lado izquierdo ...
