Toyota CH-R Manual de Taller: Extracción
EXTRACCIÓN
PROCEDIMIENTO
1. EXTRAIGA EL PANEL SUPERIOR DE LA BASE DEL REPOSABRAZOS DELANTERO (para el lado del conductor)
Haga clic aquí .gif)
2. EXTRAIGA EL PANEL SUPERIOR DE LA BASE DEL REPOSABRAZOS DELANTERO (para el lado del pasajero delantero)
Haga clic aquí
3. EXTRAIGA EL OBTURADOR DEL BISEL DE LA MANILLA INTERIOR DE LA PUERTA DELANTERA
Haga clic aquí
4. EXTRAIGA EL SUBCONJUNTO DE LA PLACA DE GUARNICIÓN DE LA PUERTA DELANTERA
Haga clic aquí
5. EXTRAIGA EL CONJUNTO DE LA LUZ INTERIOR N° 1
|

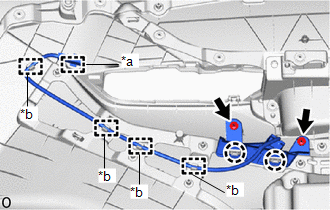

*a |
Abrazadera |
|
*b |
Guía |
(a) Con un extractor de clips, desenganche la abrazadera y las guías para desconectar el mazo de cables.
(b) Quite los 2 tornillos.
(c) Desenganche las garras para extraer el conjunto de la luz interior n° 1.
Componentes
COMPONENTES
ILUSTRACIÓN
*A
Para el lado del conductor
*B
Para el lado del pasajero delantero
*1
PANEL SUPERIOR DE LA BASE D ...
Inspección
INSPECCIÓN
PROCEDIMIENTO
1. REVISE EL CONJUNTO DE LA LUZ INTERIOR N° 1 DEL LADO IZQUIERDO
(a) Compruebe si el LED se enciende.
(1) Aplique tensión de la batería al conjunto de la ...
