INSPECCIÓN

PROCEDIMIENTO

1. REVISE EL CONJUNTO DE LA LUZ INTERIOR N° 1 DEL LADO IZQUIERDO

(a) Compruebe si el LED se enciende.

(1) Aplique tensión de la batería al conjunto de la luz interior izquierda n° 1 y compruebe si se enciende el LED.

OK:

Condición de medida

Valor especificado

Terminal positivo de la batería (+) → 1 (+)

Terminal negativo de la batería (-) → 2 (-)

El LED se enciende

Si el resultado no es el especificado, sustituya el conjunto de la luz interior izquierdo n° 1.

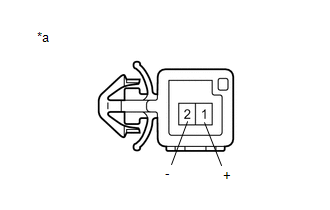

*a

Componente no conectado al mazo de cables

(Conjunto de la luz interior n° 1 izquierda)

2. REVISE EL CONJUNTO DE LA LUZ INTERIOR N° 1 DEL LADO DERECHO

(a) Compruebe si el LED se enciende.

(1) Aplique tensión de la batería al conjunto de la luz interior derecha n° 1 y compruebe si se enciende el LED.

OK:

Condición de medida

Valor especificado

Terminal positivo de la batería (+) → 1 (+)

Terminal negativo de la batería (-) → 2 (-)

El LED se enciende

Si el resultado no es el especificado, sustituya el conjunto de la luz interior derecho n° 1.

*a

Componente no conectado al mazo de cables

(Conjunto de la luz interior n° 1 derecha)
