Toyota CH-R Manual de Taller: Desmontaje

DESMONTAJE

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

  • No deje caer el conjunto de la ECU de la servodirección, no lo golpee con las herramientas ni lo someta a golpes.
  • Si el conjunto de la ECU de la servodirección está expuesto a un impacto, sustitúyalo por uno nuevo.
  • No tire del mazo de cables.
  • No permita que la humedad entre en contacto con el conjunto de la ECU de la servodirección.
  • No afloje los pernos que no se mencionan en el procedimiento.
  • No permita que el conjunto de la ECU de la servodirección se ensucie con partículas extrañas.

PROCEDIMIENTO

1. EXTRAIGA LA BOBINA DE LA LLAVE TRANSMISORA (sin sistema de llave inteligente)

Haga clic aquí

2. EXTRAIGA EL SOPORTE SUPERIOR DE LA COLUMNA DE DIRECCIÓN CON EL CONJUNTO DEL INTERRUPTOR (sin sistema de llave inteligente)

(a) Asegure el conjunto de la columna de dirección entre placas de aluminio en un torno de banco.

AVISO:

No apriete el torno de banco excesivamente.

(b) Utilice un punzón de centrado para marcar el centro del perno de cabeza cónica.

(c) Utilice un taladro 3 a 4 mm (0.119 a 0.157 pulg.) para realizar un agujero en el perno.

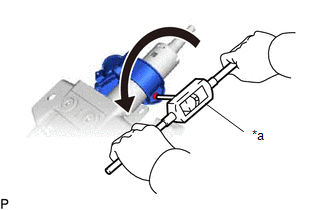

(d) Utilice un extractor de tornillos para extraer el perno y el conjunto del soporte superior de la columna de dirección con interruptor del conjunto de la columna de dirección.

*a

Extractor de tornillos

3. EXTRAIGA EL CONJUNTO DEL CILINDRO DE LA CERRADURA DEL INTERRUPTOR DE ENCENDIDO (sin sistema de llave inteligente)

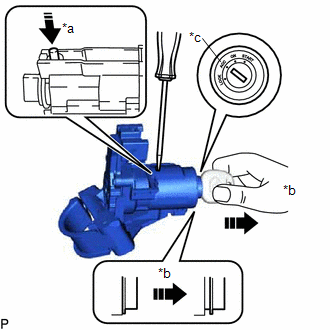

(a) Coloque el interruptor de encendido en posición ACC.

*a

Empujar

*b

Tirar

*c

ACC

(b) Inserte la punta del destornillador en el orificio del conjunto del soporte superior de la columna de dirección, como se muestra en la imagen, y retire el cilindro de la cerradura del interruptor de encendido hasta que la garra entre en contacto con el tope del conjunto del soporte superior de la columna de dirección.

AVISO:

Retire el conjunto del cilindro de la cerradura del interruptor de encendido hasta que la garra entre en contacto con el tope del conjunto del soporte superior de la columna de dirección. De no ser así, no podrá llevar a cabo correctamente el siguiente procedimiento.

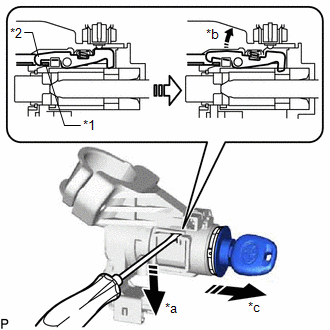

(c) Inserte la punta del destornillador en el orificio del conjunto del soporte superior de la columna de dirección e inclínelo hacia abajo, como se indica en la imagen, para desenganchar la garra del cilindro de la cerradura del interruptor de encendido. A continuación retire el cilindro de la cerradura del interruptor de encendido.

*1

Tope

*2

Garra

*a

Palanca de inclinación

*b

La garra está desenganchada

*c

Tirar

4. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DE DESBLOQUEO (sin sistema de llave inteligente)

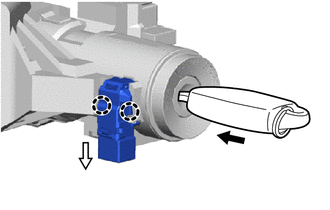

(a) Introduzca la llave.

(b) Desenganche las 2 garras y extraiga el conjunto del interruptor de advertencia de desbloqueo.

5. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DE ENCENDIDO O ARRANQUE (sin sistema de llave inteligente)

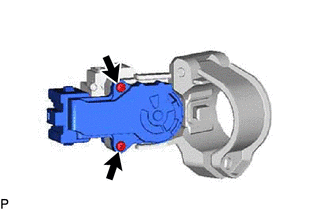

(a) Extraiga los 2 tornillos y el conjunto del interruptor de encendido o del motor de arranque.

6. EXTRAIGA EL SOLENOIDE DE INTERBLOQUEO DE LA LLAVE (sin sistema de llave inteligente)

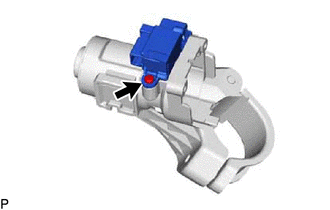

(a) Quite el tornillo y extraiga el solenoide de interbloqueo del conjunto del soporte superior de la columna de dirección.

7. EXTRAIGA EL CONJUNTO DEL ACTUADOR DE BLOQUEO DE LA DIRECCIÓN (con sistema de llave inteligente)

(a) Asegure el conjunto de la columna de dirección entre placas de aluminio en un torno de banco.

AVISO:

No apriete el torno de banco excesivamente.

(b) Utilice un punzón de centrado para marcar el centro del perno de cabeza cónica.

(c) Utilice un taladro 3 a 4 mm (0.119 a 0.157 pulg.) para realizar un agujero en el perno.

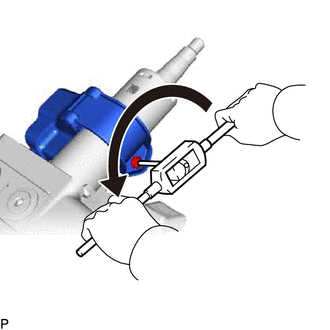

(d) Utilice un extractor de tornillos para sacar el perno y el conjunto del actuador del mecanismo de bloqueo de la dirección del conjunto de la columna de dirección.

8. EXTRAIGA EL CONJUNTO DE LA ECU DE LA SERVODIRECCIÓN

Haga clic aquí

9. EXTRAIGA EL AMORTIGUADOR DEL EJE DEL MOTOR DE LA SERVODIRECCIÓN ELÉCTRICA

Haga clic aquí
