AJUSTE

PROCEDIMIENTO

1. FIJE EL VEHÍCULO

(a) Accione completamente el freno de estacionamiento y calce de las ruedas.

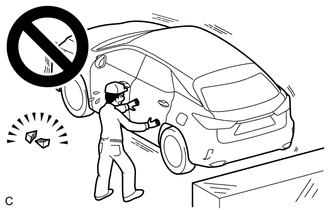

ADVERTENCIA:

  • Asegúrese de aplicar el freno de estacionamiento y calce de las ruedas un antes de ejecutar este procedimiento.
  • Si el vehículo no está bien y la palanca de cambios se mueve a la posición N, el vehículo puede moverse repentinamente, que podría provocar un accidente o heridas graves.

2. EXTRAIGA EL SUBCONJUNTO DE LA PERILLA DE LA PALANCA DE CAMBIOS

Haga clic aquí

3. EXTRAIGA EL CONJUNTO DE LA CAJA DE LA CONSOLA TRASERA

Haga clic aquí

4. AJUSTE LA POSICIÓN DE LA PALANCA DE CAMBIOS

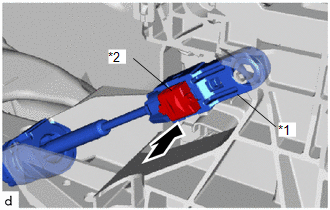

(a) Coloque el tope de la caja del dispositivo de ajuste en la dirección indicada por la flecha.

*1

Caja del dispositivo de ajuste

*2

Tope

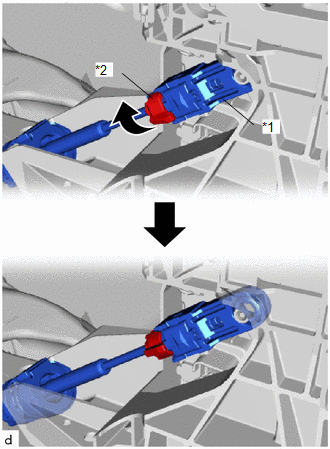

(b) Extraiga la pieza de bloqueo de la caja del dispositivo de ajuste con un destornillador de precisión.

*1

Caja del dispositivo de ajuste

*2

Pieza de bloqueo

(c) Utilice los dedos para empujar suavemente el vástago del cable hacia la parte trasera del vehículo para eliminar la holgura.

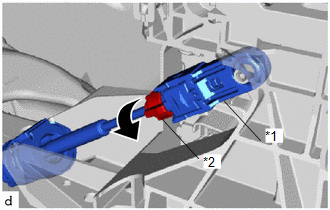

(d) Empuje la pieza de bloqueo de la caja del dispositivo de ajuste para bloquearlo.

*1

Caja del dispositivo de ajuste

*2

Pieza de bloqueo

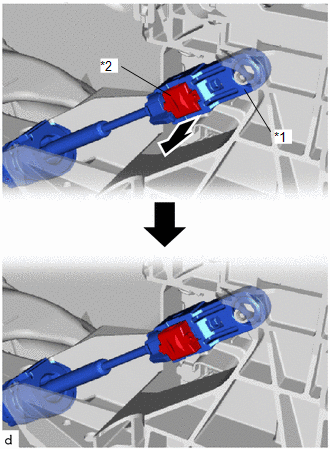

(e) Coloque el tope de la caja del dispositivo de ajuste en la dirección indicada por la flecha.

AVISO:

Si no se mueve la cubierta lo suficiente, no se encajará con la pieza de bloqueo, el vástago del cable no se podrá bloquear y no será posible el funcionamiento fiable del cambio.

*1

Caja del dispositivo de ajuste

*2

Tope

5. INSTALE EL CONJUNTO DE LA CAJA DE LA CONSOLA TRASERA

Haga clic aquí

6. INSTALE EL SUBCONJUNTO DE LA PERILLA DE LA PALANCA DE CAMBIOS

Haga clic aquí

7. VERIFIQUE LA POSICIÓN DE LA PALANCA DE CAMBIOS

Haga clic aquí
