Toyota CH-R Manual de Taller: InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DEL CABLE DE CONTROL DE LA TRANSMISIÓN

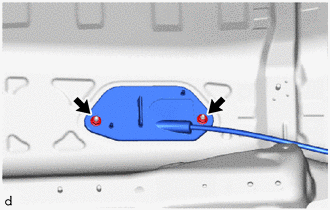

(a) Pase el cable de control de la transmisión hacia el interior del vehículo e instale el conjunto del cable de control de la transmisión en la carrocería con las 2 tuercas.

Torque:

5.0 N·m {51 kgf·cm, 44 in·lbf}

(b) Enganche la guía para conectar el conjunto del cable de control de la transmisión en la carrocería del vehículo.

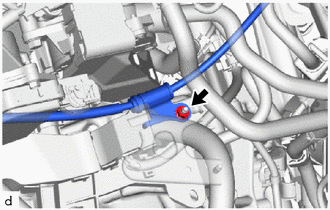

(c) Instale la tuerca.

Torque:

5.0 N·m {51 kgf·cm, 44 in·lbf}

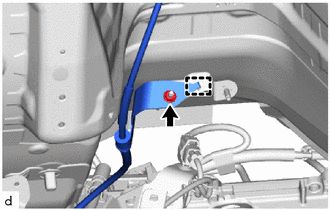

(d) Instale el conjunto del cable de control de la transmisión en el soporte del cable de control de la transmisión con la tuerca.

Torque:

5.0 N·m {51 kgf·cm, 44 in·lbf}

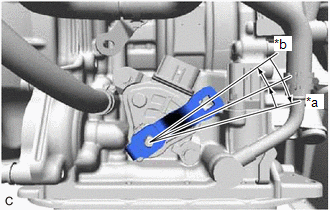

(e) Gire la palanca del eje de control en el sentido de las agujas del reloj hasta que alcance el tope y, a continuación, gírela en el sentido contrario de las agujas del reloj 2 muescas.

*a

Posición P

*b

Posición N

(f) Coloque el conjunto del cable de control de la transmisión en el soporte n° 1 de dicho cable con un clip nuevo.

(g) Conecte el conjunto del cable de control de la transmisión en la palanca del eje de control con la tuerca.

Torque:

12 N·m {122 kgf·cm, 9 ft·lbf}

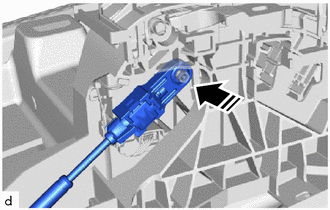

(h) Conecte el conjunto del cable de control de la transmisión en el conjunto de la palanca de cambios de piso.

AVISO:

Asegúrese de que el conjunto del cable de control de la transmisión está bien bloqueado.

Coloque en este sentido

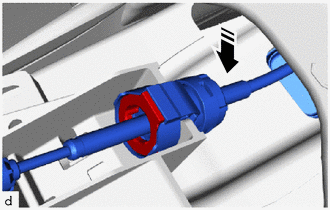

(i) Conecte el extremo del conjunto del cable de control de la transmisión en el conjunto de la palanca de cambios de piso.

AVISO:

  • Antes de conectar el conjunto del cable de control de la transmisión, compruebe si el interruptor de posición de estacionamiento/punto muerto y la palanca de cambios están en la posición N.
  • Instale el extremo del conjunto del cable de control de la transmisión de forma que la pieza de bloqueo quede orientada hacia el lado del conductor.
  • Instale el extremo del conjunto del cable de control de la transmisión a lo largo de la base del pasador.

Coloque en este sentido

2. AJUSTE LA POSICIÓN DE LA PALANCA DE CAMBIOS

Haga clic aquí

3. INSTALE EL AISLANTE TÉRMICO DEL PISO DELANTERO N° 1

(a) Coloque el aislante térmico del piso delantero n° 1 en la carrocería del vehículo con las 3 tuercas.

Torque:

5.0 N·m {51 kgf·cm, 44 in·lbf}

4. COLOQUE EL CONJUNTO DEL TUBO DE ESCAPE DELANTERO (TWC: Catalizador delantero y trasero)

Haga clic aquí

5. INSTALE EL REFUERZO CENTRAL DEL PISO DELANTERO

Haga clic aquí

6. COLOQUE LA CUBIERTA DEL PISO DELANTERA IZQUIERDA (con cubierta)

Haga clic aquí

7. COLOQUE LA CUBIERTA DEL PISO DELANTERA DERECHA (con cubierta)

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

8. INSTALE EL SUBCONJUNTO DE LA ABRAZADERA DE LA BATERÍA

Haga clic aquí

9. INSTALE EL ECM

Haga clic aquí

10. INSTALE EL SUBCONJUNTO DE LA CAJA DEL DEPURADOR DE AIRE

Haga clic aquí

11. INSTALE LA TAPA DEL DEPURADOR DE AIRE CON SU MANGUERA

Haga clic aquí

12. INSTALE LA ENTRADA DEL DEPURADOR DE AIRE N° 1

Haga clic aquí

13. INSTALE LA CUBIERTA DEL RADIADOR

Haga clic aquí

14. INSTALE EL CONJUNTO DE LA CAJA DE LA CONSOLA TRASERA

Haga clic aquí

15. INSTALE EL SUBCONJUNTO DE LA PERILLA DE LA PALANCA DE CAMBIOS

Haga clic aquí

16. INSTALE LA BATERÍA

Haga clic aquí

17. CONECTE EL CABLE AL TERMINAL NEGATIVO DE LA BATERÍA

Haga clic aquí

AVISO:

Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.

Haga clic aquí

18. VERIFIQUE LA POSICIÓN DE LA PALANCA DE CAMBIOS

Haga clic aquí

19. COMPRUEBE SI HAY FUGAS DE GASES DE ESCAPE

Haga clic aquí

OBSERVACIÓN:

Lleve a cabo la "Inspección después de la reparación" tras reparar o sustituir el sistema de escape.

Haga clic aquí

20. COLOQUE LA TAPA DE LA CULATA N° 2

Haga clic aquí

21. INSTALE LA CUBIERTA INFERIOR IZQUIERDA TRASERA DEL MOTOR

Haga clic aquí

22. INSTALE LA CUBIERTA INFERIOR DEL MOTOR N° 1

Haga clic aquí
