Toyota CH-R Manual de Taller: Extracción
EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación del conjunto del respaldo del asiento delantero.
Procedimiento necesario tras extraer/instalar/sustituir las piezas|
Procedimiento o pieza de sustitución |
Procedimientos necesarios |
Efectos/inoperante al no llevarse a cabo |
Vinculado |
|---|---|---|---|
|
Desconecte el cable del terminal negativo de la batería |
Inicialice el mecanismo de bloqueo de la puerta trasera |
Sistema eléctrico del cierre centralizado de puertas |
|
|
Memorice el punto muerto del ángulo de dirección |
Sistema de aviso de cambio involuntario de carril (con control de la dirección) |
|
|
|
Sistema de seguridad anticolisión |
ADVERTENCIA:
- Antes de realizar la reparación, lea detenidamente la sección "Medidas
de precaución".
.png)
Haga clic aquí
.gif)
- Utilice guantes de protección. Las áreas afiladas de las piezas podrían herir sus manos.
OBSERVACIÓN:
- Utilice el mismo procedimiento para el lado del conductor y el lado del pasajero delantero.
- El procedimiento que se explica a continuación corresponde al lado del conductor.
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DEL ASIENTO DELANTERO
Haga clic aquí
2. DESCONECTE LA FUNDA DEL RESPALDO DEL ASIENTO DELANTERO INDIVIDUAL
Haga clic aquí
3. EXTRAIGA LA MANILLA DEL DISPOSITIVO DE AJUSTE VERTICAL (con dispositivo de ajuste vertical)
Haga clic aquí
4. EXTRAIGA LA CUBIERTA EXTERIOR DE LA BISAGRA DEL DISPOSITIVO DE AJUSTE DE RECLINADO
Haga clic aquí
5. EXTRAIGA LA MANILLA DE LIBERACIÓN DEL DISPOSITIVO DE AJUSTE DE RECLINADO
Haga clic aquí
6. EXTRAIGA LA TAPA DE LA CUBIERTA DEL DISPOSITIVO DE AJUSTE DEL ASIENTO (con dispositivo de ajuste vertical)
Haga clic aquí
7. EXTRAIGA EL PROTECTOR DEL COJÍN DEL ASIENTO DELANTERO (para el lado del conductor)
Haga clic aquí
8. EXTRAIGA LA PROTECTOR DEL COJÍN INTERIOR DEL ASIENTO DELANTERO (para el lado del conductor)
Haga clic aquí
9. EXTRAIGA EL PROTECTOR DEL COJÍN DEL ASIENTO DELANTERO (para el lado del pasajero delantero)
Haga clic aquí
10. EXTRAIGA LA PROTECTOR DEL COJÍN INTERIOR DEL ASIENTO DELANTERO (para el lado del pasajero delantero)
Haga clic aquí
11. EXTRAIGA EL CONJUNTO DEL RESPALDO DELANTERO DE TIPO INDIVIDUAL
Haga clic aquí
12. EXTRAIGA EL SOPORTE DEL REPOSACABEZAS DEL ASIENTO DELANTERO
Haga clic aquí
13. EXTRAIGA LA FUNDA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL CON ALMOHADILLA
Haga clic aquí
14. EXTRAIGA LA FUNDA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL
Haga clic aquí

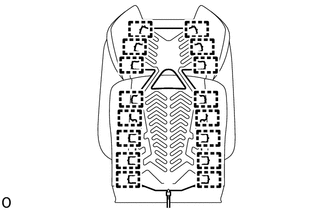

15. EXTRAIGA EL CONJUNTO DE LA CALEFACCIÓN DEL RESPALDO DEL ASIENTO DELANTERO
|
(a) Extraiga las 16 tachuelas y el conjunto de la calefacción del respaldo del asiento delantero de la funda del respaldo del asiento de tipo individual delantero. |
|
