DESCRIPCIÓN

El conjunto del juego de instrumentos y el conjunto del interruptor de presión del aceite del motor están conectados a través de la línea directa. El conjunto de juego de instrumentos determina la presión del aceite del motor basándose en la señal ON/OFF del interruptor de presión de aceite del motor.

OBSERVACIÓN:

  • El conjunto del juego de instrumentos recibe varias señales de información sobre el vehículo procedentes del ECM a través de la comunicación CAN para emitir advertencias.
  • El conjunto del juego de instrumentos acciona lo siguiente para emitir advertencias de presión del aceite:
    1. Indicador de advertencia de presión del aceite del motor
    2. Avisador acústico de advertencia de presión de aceite del motor
    3. Mensaje de advertencia de presión del aceite del motor en la pantalla de información múltiple

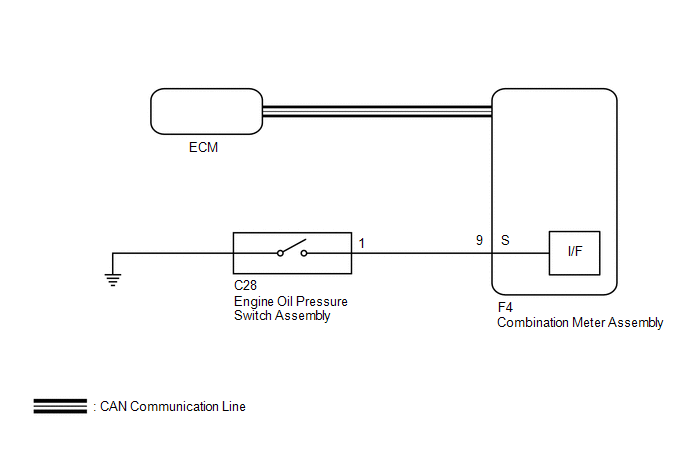

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

  • El siguiente procedimiento de localización de averías se basa en la suposición de que el ECM funciona correctamente. Asegúrese de que el sistema SFI no presente averías antes de realizar el siguiente procedimiento.
    • Con módulo de la bomba del recipiente:

      Haga clic aquí

    • Sin módulo de la bomba del recipiente:

      Haga clic aquí

  • Cuando sustituya el conjunto del juego de instrumentos, sustitúyalo por uno nuevo. Si se utiliza un conjunto del juego de instrumentos que ha sido instalado en otro vehículo, la información almacenada en él no coincidirá con la información del vehículo y se puede almacenar un DTC.

PROCEDIMIENTO

1.

INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DE PRESIÓN DE ACEITE

(a) Extraiga el conjunto del interruptor de presión del aceite del motor.

Haga clic aquí

(b) Inspeccione el conjunto del interruptor de presión de aceite del motor.

Haga clic aquí

MAL

SUSTITUYA EL CONJUNTO DEL INTERRUPTOR DE PRESIÓN DE ACEITE DEL MOTOR

OK

2.

COMPRUEBE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL INTERRUPTOR DE PRESIÓN DEL ACEITE DEL MOTOR - CONJUNTO DEL JUEGO DE INSTRUMENTOS)

(a) Desconecte el conector F4 del conjunto del juego de instrumentos.

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

F4-9 (S) - C28-1

Siempre

Inferior a 1 Ω

F4-9 (S) - Masa de la carrocería

Siempre

10 kΩ o superior

OK

SUSTITUYA EL CONJUNTO DEL JUEGO DE INSTRUMENTOS

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
