Toyota CH-R Manual de Taller: InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE LA BATERÍA

OBSERVACIÓN:

Ejecute "clear the integrated current value", "switch battery type" después de sustituir la batería.

Haga clic aquí

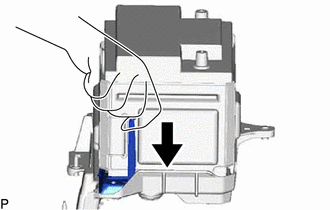

(a) Instale la batería en el vehículo.

(b) Instale la abrazadera de la batería n° 2 con el perno.

Torque:

15.4 N·m {157 kgf·cm, 11 ft·lbf}

(c) Instale el aislante de la batería en la batería.

(d) Conecte el cable al terminal positivo (+) de la batería y enganche la abrazadera.

(e) Apriete la tuerca.

Torque:

5.6 N·m {57 kgf·cm, 50 in·lbf}

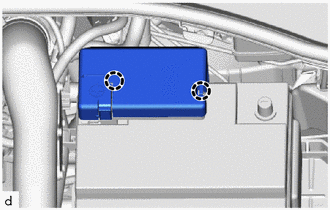

(f) Enganche las 2 garras e instale la cubierta del enlace fusible.

2. CONECTE EL CABLE AL TERMINAL NEGATIVO DE LA BATERÍA

(a) Conecte el cable al terminal negativo (-) de la batería y apriete la tuerca.

Torque:

5.4 N·m {55 kgf·cm, 48 in·lbf}

AVISO:

Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.

Haga clic aquí

3. EFECTÚE LA INICIALIZACIÓN

(a) Ejecute "clear the integrated current value", "switch battery type" después de sustituir la batería.

Haga clic aquí
