UBICACIÓN DE LAS PIEZAS

ILUSTRACIÓN

*A

Con neumático de repuesto de tamaño normal

-

-

*1

RECEPTOR Y ECU DE ADVERTENCIA DE LA PRESIÓN DE LOS NEUMÁTICOS

*2

VÁLVULA Y TRANSMISOR DE ADVERTENCIA DE LA PRESIÓN DE LOS NEUMÁTICOS

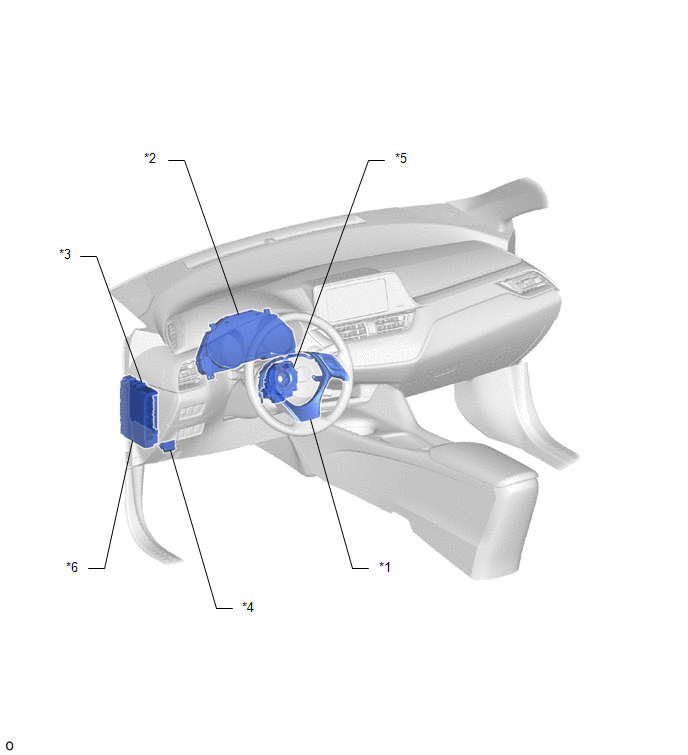

ILUSTRACIÓN

*1

CONJUNTO DEL INTERRUPTOR DE LA ALMOHADILLA DEL VOLANTE

*2

CONJUNTO DEL JUEGO DE INSTRUMENTOS

*3

ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)

*4

DLC3

*5

SUBCONJUNTO DEL CABLE ESPIRAL

*6

CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS

- FUSIBLE ECU-IG1 N° 4

- FUSIBLE ECU-B N° 2

ILUSTRACIÓN

*1

ECM

-

-
