Toyota CH-R Manual de Taller: Extracción

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL PANEL DE GUARNICIÓN DE LA BANDEJA PARA EQUIPAJE (con guarnición de la bandeja para equipaje)

Haga clic aquí

2. EXTRAIGA EL CONJUNTO DE LA CUBIERTA (con cubierta)

Haga clic aquí

3. EXTRAIGA EL CONJUNTO DEL PANEL DE GUARNICIÓN SUPERIOR DE LA PUERTA DEL MALETERO

Haga clic aquí

4. EXTRAIGA EL EMBELLECEDOR LATERAL IZQUIERDO DE LA PUERTA DEL MALETERO

Haga clic aquí

5. EXTRAIGA EL EMBELLECEDOR LATERAL DERECHO DE LA PUERTA DEL MALETERO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

6. EXTRAIGA EL CONJUNTO DEL PANEL DE GUARNICIÓN DE LA PUERTA DEL MALETERO

Haga clic aquí

7. EXTRAIGA LA CUBIERTA DE LA CERRADURA DE LA PUERTA DEL MALETERO

Haga clic aquí

8. EXTRAIGA EL CONJUNTO DE LA CERRADURA DE LA PUERTA DEL MALETERO

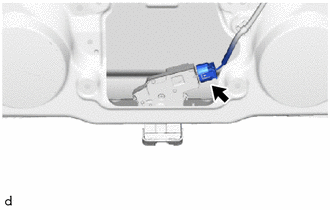

(a) Desconecte el conector.

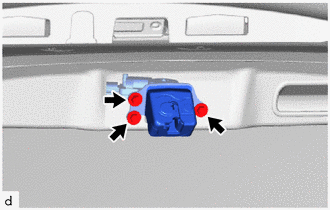

(b) Quite los 3 pernos y el conjunto de la cerradura de la puerta del maletero.
