INSPECCIÓN
PROCEDIMIENTO
1. INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DEL NIVEL
OBSERVACIÓN:
Esta comprobación debe llevarse a cabo con el conjunto del interruptor de advertencia del nivel de líquido lavaparabrisas instalado en el depósito de éste.
(a) Llene de líquido el depósito del lavaparabrisas. |
|
(b) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:

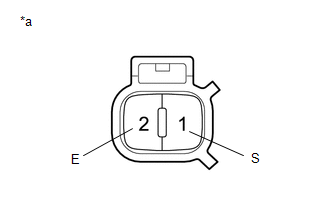

Conexión del tester |
Estado |
Valor especificado |
---|---|---|
1 (S) - 2 (E) |
El volumen de líquido es de 600 a 800 cm3 (36.6 a 48.8 pulg3) o superior* |
10 kΩ o superior |
El volumen de líquido es de 600 a 800 cm3 (36.6 a 48.8 pulg3) o inferior* |
Inferior a 1 Ω |
OBSERVACIÓN:
*: El conjunto del interruptor de advertencia de nivel comienza a funcionar cuando el volumen del líquido es de 600 a 800 cm3 (36.6 a 48.8 pulg3) en función del estado del vehículo.
Si el resultado no es el especificado, sustituya el conjunto del interruptor de advertencia del nivel.
