Toyota CH-R Manual de Taller: Correa De TransmisiÓn 3zr-fae

Toyota CH-R Manual de Taller / Mantenimiento / Correa De TransmisiÓn 3zr-fae

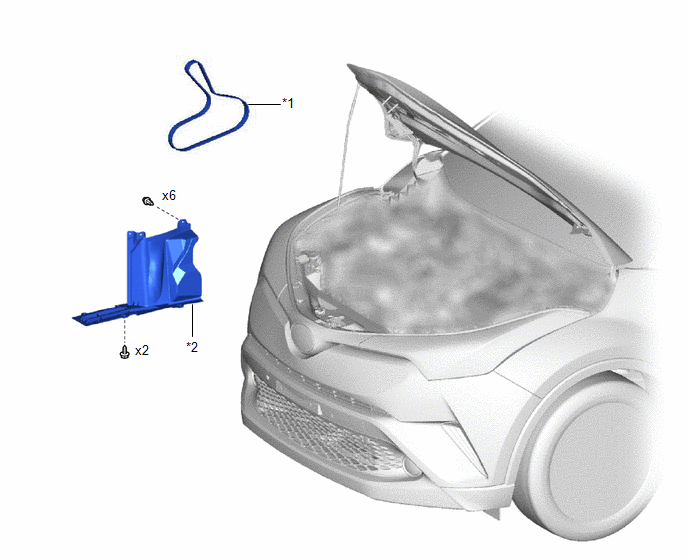

Componentes

COMPONENTES

ILUSTRACIÓN

*1

CORREA TRAPEZOIDAL DEL VENTILADOR Y DEL GENERADOR

*2

CUBIERTA INFERIOR DERECHA TRASERA DEL MOTOR

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

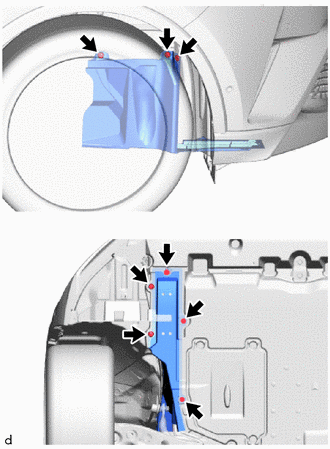

1. EXTRAIGA LA CUBIERTA INFERIOR DERECHA TRASERA DEL MOTOR

(a) Extraiga los 2 tornillos, los 6 clips y la cubierta inferior trasera derecha del motor del vehículo.

2. EXTRAIGA LA CORREA TRAPEZOIDAL DEL VENTILADOR Y DEL GENERADOR

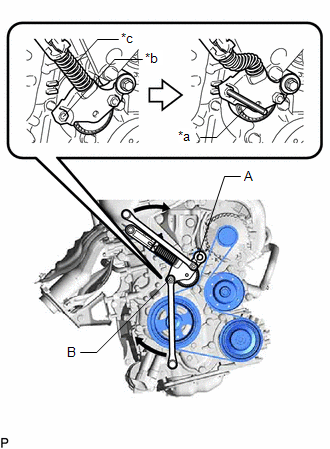

(a) Coloque una llave en la parte hexagonal (A) o (B) del conjunto del tensor de la correa trapezoidal ranurada como se muestra en la ilustración.

*a

Llave bihexagonal de 5 mm

*b

Orificio

*c

Espacio libre

(b) Gire el conjunto del tensor de la correa trapezoidal ranurada hacia la derecha para alinear el orificio con el espacio y, a continuación, inserte una llave bihexagonal de 5 mm en el orificio y en el espacio para fijar el conjunto del tensor de la correa trapezoidal ranurada.

(c) Extraiga la correa trapezoidal del ventilador y del generador del conjunto del tensor de la correa trapezoidal ranurada.

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE LA CORREA TRAPEZOIDAL DEL VENTILADOR Y DEL GENERADOR

(a) Ajuste la correa trapezoidal del generador y del ventilador en cada polea.

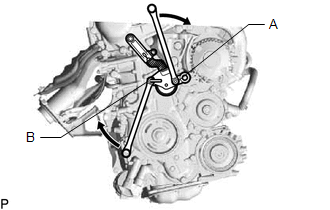

(b) Coloque una llave en la parte hexagonal (A) o (B) del conjunto del tensor de la correa trapezoidal ranurada como se muestra en la ilustración y, mientras gira el conjunto del tensor de la correa trapezoidal ranurada hacia la derecha, extraiga la llave bihexagonal de 5 mm.

AVISO:

Compruebe si la correa trapezoidal del ventilador y del generador está bien colocada en todas las poleas.

2. INSPECCIONE LA CORREA TRAPEZOIDAL DEL VENTILADOR Y DEL GENERADOR

Haga clic aquí

3. INSTALE LA CUBIERTA INFERIOR DERECHA TRASERA DEL MOTOR

(a) Instale la cubierta inferior trasera derecha del motor en el vehículo con los 2 tornillos y los 6 clips.
