Toyota CH-R Manual de Taller: BujÍa 3zr-fae

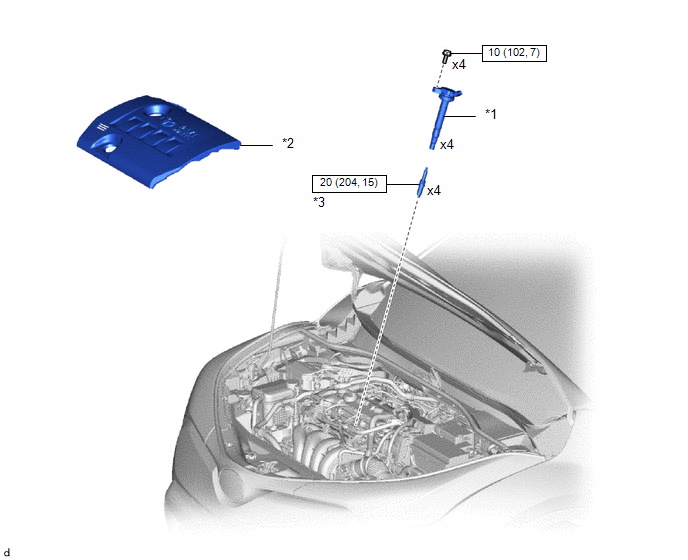

Componentes

COMPONENTES

ILUSTRACIÓN

*1

CONJUNTO DE LA BOBINA DE ENCENDIDO

*2

TAPA DE LA CULATA N° 2

*3

BUJÍA DE ENCENDIDO

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

A continuación se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación del conjunto de la bobina de encendido o la bujía.

Procedimiento necesario tras extraer/instalar/sustituir las piezas

Procedimiento o pieza de sustitución

Procedimiento necesario

Efecto/inoperante al no llevarse a cabo

Vinculado

Sustitución del conjunto de la bobina de encendido

Inspección después de la reparación

  • Ralentí deficiente, etc.
  • Función de arranque del motor, etc.
  • Con módulo de la bomba del recipiente:

  • Sin módulo de la bomba del recipiente:

Sustitución de la bujía de incandescencia

PROCEDIMIENTO

1. RETIRE LA TAPA DE LA CULATA N° 2

Haga clic aquí

2. EXTRAIGA EL CONJUNTO DE LA BOBINA DE ENCENDIDO

Haga clic aquí

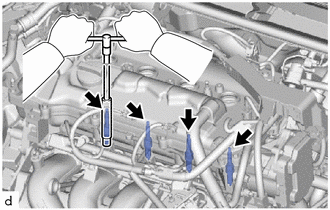

3. EXTRAIGA LA BUJÍA DE ENCENDIDO

(a) Extraiga las 4 bujías del subconjunto de la culata.

AVISO:

Si la bujía de encendido ha recibido algún golpe o se ha caído, reemplácela.

OBSERVACIÓN:

Disponga las piezas extraídas en el orden correcto.

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE LAS BUJÍAS DE ENCENDIDO

OBSERVACIÓN:

Lleve a cabo la "inspección después de las reparaciones" tras sustituir una bujía de encendido.

  • Con módulo de la bomba del recipiente:

    Haga clic aquí

  • Sin módulo de la bomba del recipiente:

    Haga clic aquí

(a) Coloque las 4 bujías en el subconjunto de la culata.

Torque:

20 N·m {204 kgf·cm, 15 ft·lbf}

AVISO:

Si la bujía de encendido ha recibido algún golpe o se ha caído, reemplácela.

OBSERVACIÓN:

Instale las mismas piezas en sus posiciones originales.

2. INSTALE EL CONJUNTO DE LA BOBINA DE ENCENDIDO

Haga clic aquí

3. COLOQUE LA TAPA DE LA CULATA N° 2

Haga clic aquí

4. EFECTÚE LA INICIALIZACIÓN

(a) Efectúe la "Inspección después de la reparación" tras haber sustituido un conjunto de bobina de encendido o una bujía de encendido.

  • Con módulo de la bomba del recipiente:

    Haga clic aquí

  • Sin módulo de la bomba del recipiente:

    Haga clic aquí
