Toyota CH-R Manual de Taller: Bombilla Del Intermitente Trasero

Toyota CH-R Manual de Taller / Mantenimiento / Bombilla Del Intermitente Trasero

Componentes

COMPONENTES

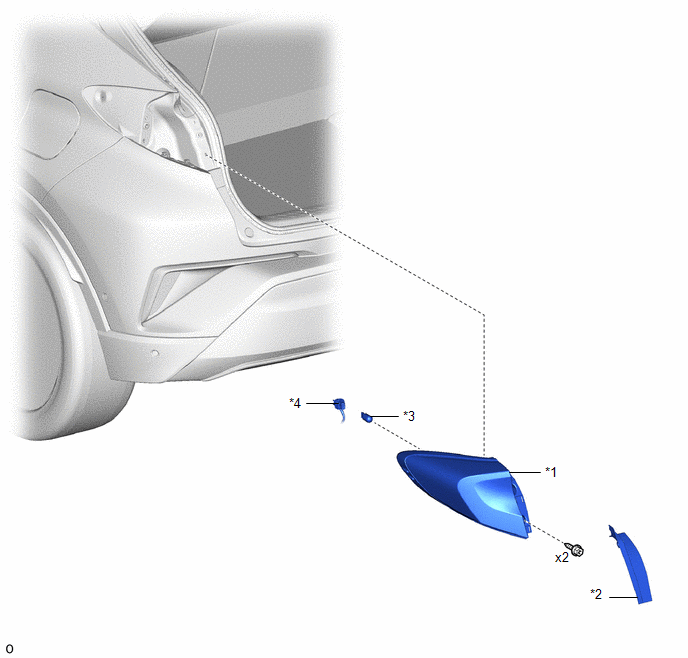

ILUSTRACIÓN

*1

CONJUNTO DE LAS LUCES COMBINADAS TRASERAS

*2

CUBIERTA DE LAS LUCES COMBINADAS TRASERAS

*3

BOMBILLA DEL INTERMITENTE TRASERO

*4

ZÓCALO Y CABLE DE LAS LUCES COMBINADAS TRASERAS

ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en los lados derecho e izquierdo.
  • El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

1. EXTRAIGA LA CUBIERTA DE LAS LUCES COMBINADAS TRASERAS

Haga clic aquí

2. QUITE EL CONJUNTO DE LAS LUCES COMBINADAS TRASERAS

Haga clic aquí

3. EXTRAIGA LA BOMBILLA DEL INTERMITENTE TRASERO

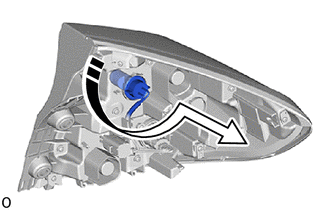

(a) Gire el zócalo y el cable de las luces combinadas traseras con la bombilla del intermitente trasero, como se muestra en la ilustración, y desconéctelos como si se tratase de una unidad.

Extraiga en este sentido

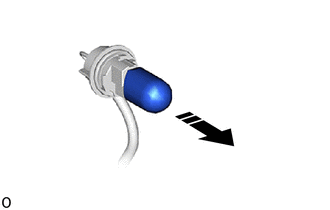

(b) Extraiga la bombilla del intermitente trasero del zócalo y el cable de las luces combinadas traseras como se muestra en la ilustración.

Extraiga en este sentido

InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en los lados derecho e izquierdo.
  • El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

1. INSTALE LA BOMBILLA DEL INTERMITENTE TRASERO

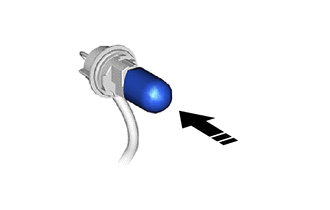

(a) Instale la bombilla del intermitente trasero en el zócalo y el cable de las luces combinadas traseras como se muestra en la ilustración.

Coloque en este sentido

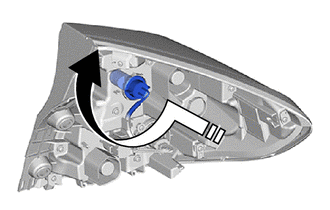

(b) Gire el zócalo y el cable de las luces combinadas traseras con la bombilla del intermitente trasero, como se muestra en la ilustración, y conéctelos como si se tratase de una unidad.

Coloque en este sentido

2. COLOQUE LAS LUCES COMBINADAS TRASERAS

Haga clic aquí

3. COLOQUE LA CUBIERTA DE LAS LUCES COMBINADAS TRASERAS

Haga clic aquí
